地球最强!正睿图形工作站旗舰评测!

    在很多重要大场景可视化应用领域里，如石油和天然气的勘探、大型汽车、飞机、轮船等CAD/CAM制造、地理信息系统GIS、高清医学影像、高端数字内容制作、军事航天空间技术应用、虚拟仿真、气象预报等，需要一种超高性能CPU+GPU图形工作站，正睿®I2TW1-6698H就是这样一款产品。

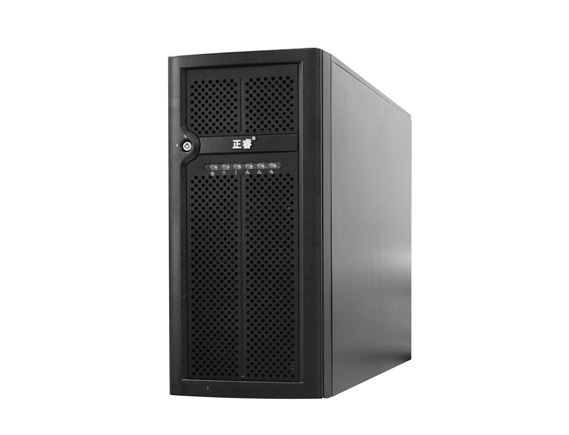

正睿®I2TW1-6698H双路六核图形工作站



    正睿®I2TW1-6698H是正睿公司在图形工作站领域推出的双路旗舰机型，它打破了国际品牌在该领域技术和价格的垄断。在以前高端设备虽好，但是售价昂贵、曲高和寡，不少用户都只能望价格兴叹。正睿在中国市场的异军突起，使用户只需几万元就可以购买到以往售价十几万甚至几十万的设备，它扮演了将高端产品与技术普及到市场的领导者角色，给广大的企业用户带来实惠，得到用户的广泛好评。



    它采用塔式机身设计，标配两颗英特尔最高端的至强®X5690六核处理器。它采用32nm制程工艺，Westmere架构，3.46GHz超高主频，可睿频到3.73GHz， 12MB智能高速缓存，6.4GT/s QPI总线速度，支持超线程、虚拟化等众多技术，新加入SSE4.2和AES指令集，在多媒体计算和加密解密性能方面较过去有更高的性能提升。

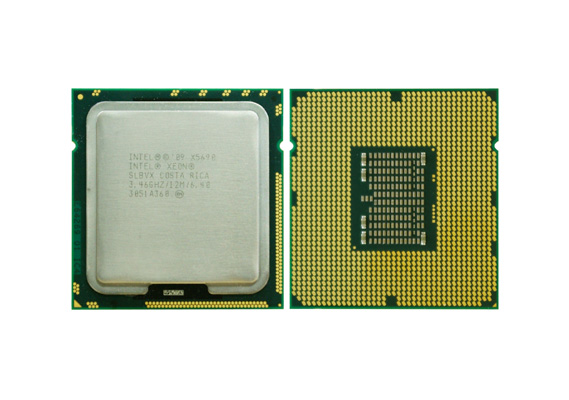

两颗英特尔®至强®X5690六核处理器



    它标配6条4G DDR3 REG ECC 1333MHz容错校验内存，总计容量达到24GB。Westmere也采用了内存控制器技术，在三通道的情况下达到192bit内存位宽，总带宽高达32Gb/s。



    它采用NVIDIA公司的超高端产品Quadro 6000专业绘图卡。Quadro 6000基于Fermi架构，拥有448个流处理器，384bit的位宽，显存带宽达到144GB/s，而TDP只有204W。，为适应专业软件对大显存的需求，NVIDIA Quadro 6000配备了高达6GB的显存容量，应该算是目前显存容量最大的显卡了。

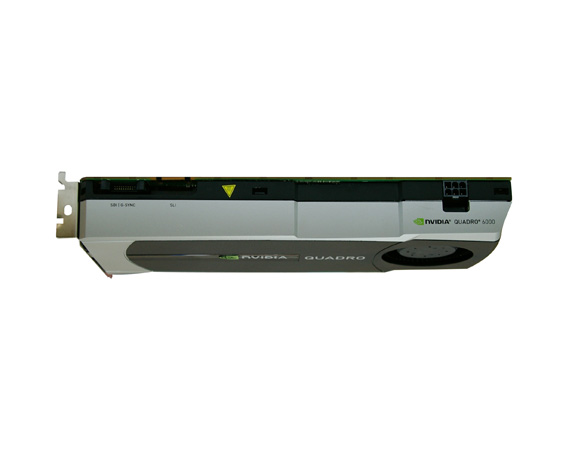

NVIDIA®Quadro 6000专业绘图卡



    正睿®I2TW1-6698H图形工作站有8个硬盘盘位，标配一颗英特尔510系列的250G固态硬盘。它采用Marvell 88SS9174-BKK2主控制器设计，搭配海力士128MB DDR3-1333 DRAM缓存芯片，6Gbps传输速率接口，标称最高读取速度500MB/s、最高写入速度315MB/s。

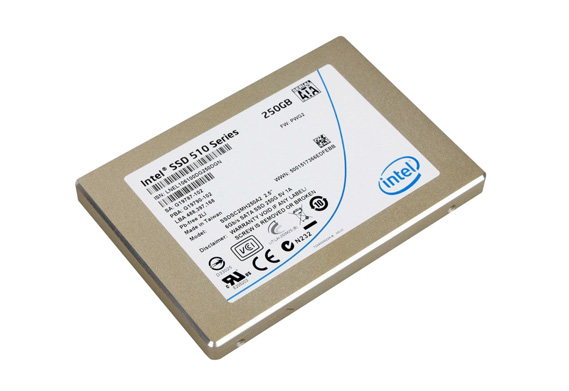

英特尔®SSD 510 Series 250G固态硬盘



    它标配1台DVD-RW光存储驱动器，便于用户刻录光盘，拷贝数据。



    在供电方面，它标配一台额定1000瓦的电源，在用户需要扩展更多数量硬盘和显卡的情况下，也有足够充裕的电力供给。

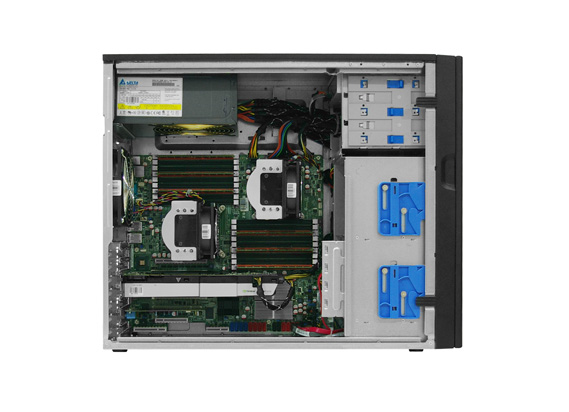

正睿®I2TW1-6698H图形工作站内部结构图

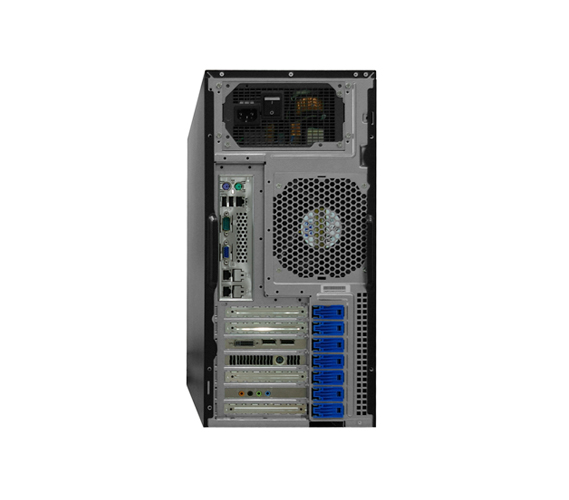

正睿®I2TW1-6698H图形工作站背部接口



    随机的产品附件包含正睿企业级产品手册、快速部署指南、产品合格证、服务器场地规划指南、产品保修卡、驱动光盘等附件。



随机包含的产品附件



    接下来，我们看看这款正睿®I2TW1-6698H图形工作站的性能评测部分。

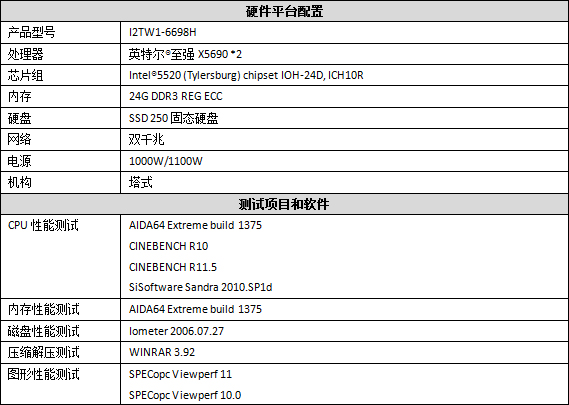

    1，测试平台配置



    2，硬件识别信息截图

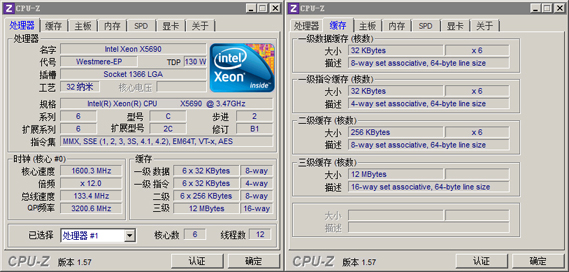

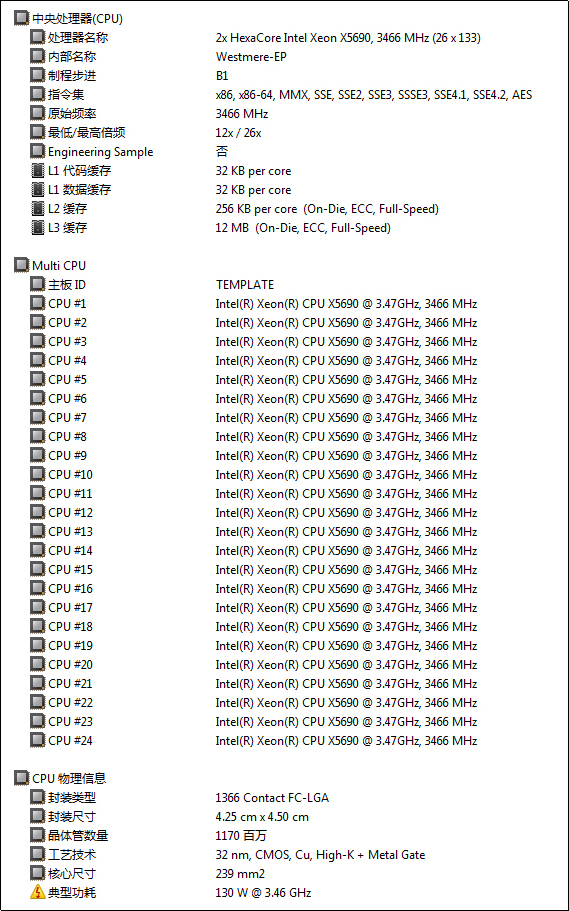

CPU-Z识别信息截图





    CPU逻辑核心数量达到24个，非常壮观。从频率上看，也毫不逊色，达到3.47GHz，这在处理器的默认频率中已经是非常高的。

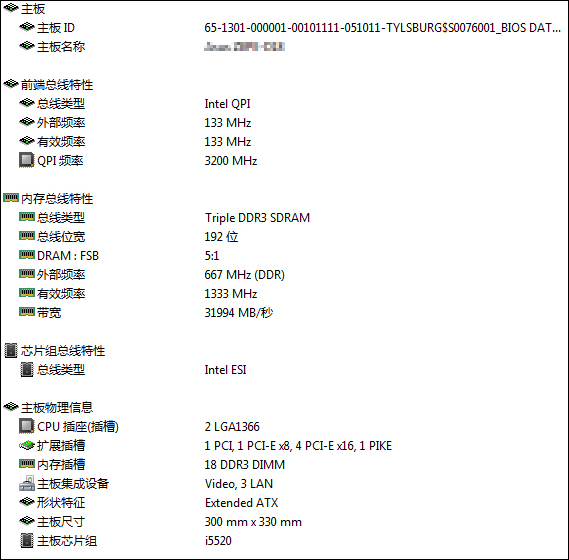

AIDA64 主板信息截图



     在这里，可以看到正睿®I2TW1-6698H图形工作站的主板是采用i5520芯片组，E-ATX超大板型设计。支持2颗LGA 1366处理器，4个PCI-E x16、1个PCI-E x8、1个PCI、多达18个DDR3 DIMM内存插槽，扩展接口接口相当丰富。它有3个LAN网口，其中有两个是千兆以太网口，有一个是远程管理网口。



    它的QPI总线频率达到3.2GHz，配备了6条4G DDR3 REG ECC 1333MHz高速容错校验内存，位宽达到192bit，带宽达到32GB/s。

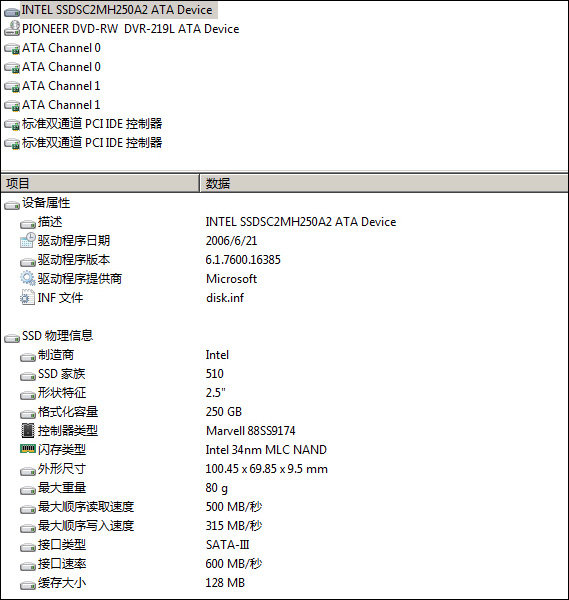

AIDA64 硬盘信息截图



    硬盘采用2.5inch的英特尔510系列的250G固态硬盘。它采用Marvell 88SS9174-BKK2主控制器设计，搭配海力士128MB DDR3-1333 DRAM缓存芯片，6Gbps传输速率接口，标称最高读取速度500MB/s、最高写入速度315MB/s。

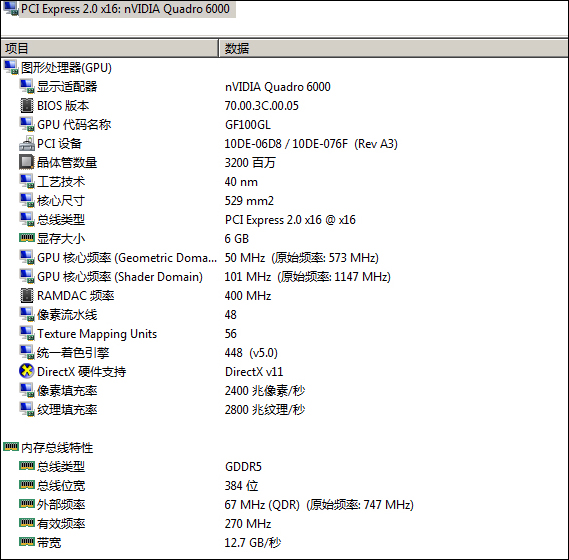

    从这张图可以看到正睿®I2TW1-6698H图形工作站采用NVIDIA Quadro 6000专业绘图卡，它采用PCI-E 2.0接口，统一着色引擎达到448个（即CUDA并行处理器），显存容量达到前所未有的6GB。显卡也是非常“智能”的，在空载的情况下，它会自动降低GPU核心频率和内存频率，以达到节能和降低温度的目的，类似于CPU的C1E功能。

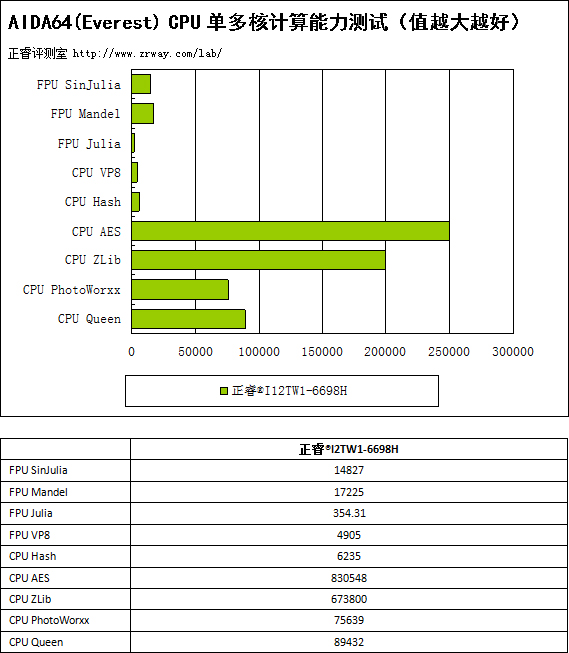

    从测试数据中可以看出，正睿®I2TW1-6698H图形工作站的计算性能非常优异，特别是CPU Zlib计算，相当于两颗至强®5620性能的4倍之多，这得益于它的超高主频和多达24线程的计算能力。



三、CPU图形渲染能力测试



CineBench是很有说服力的一套测试系统，特别是R10版，支持XP、Vista、MAC等，最高支持16核。它针对电影电视行业开发的Cinema 4D特效软件引擎，可以测试CPU和显卡的性能。相对于之前的9.x版，R10版更能榨干系统的最后一点潜能，准确体现系统性能指标。







    它是渲染特定分辨率的CG图片来测试处理器的运算能力，在单个核心情况和4个核心并发的情况下分别进行渲染测试，这样可以对比出多核处理与单核处理情况下性能的提升。CineBench R10测试结果我们需要关注三个数据，渲染得分、渲染时间和多核性能提升。分数越高越好，时间越短越好，多核性能提升越高越好。

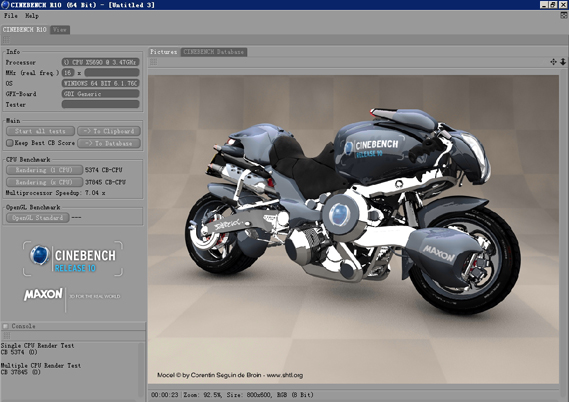

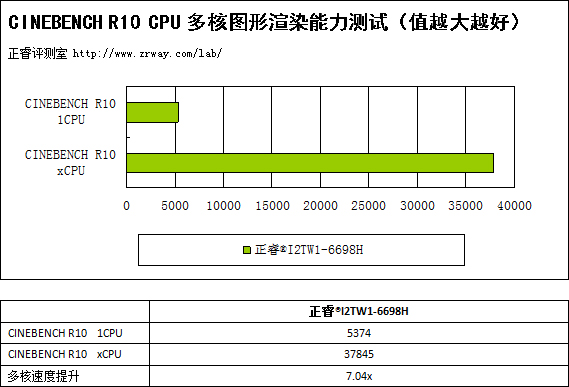

    正睿®I2TW1-6698H在CINEBENCH R10 CPU多核图形渲染测试中，单CPU渲染得分5374分，在多核心渲染的情况，分数高达37845分，多核心效率达到7.04倍，仅花了23秒即完成整个渲染任务，堪称地球最快。

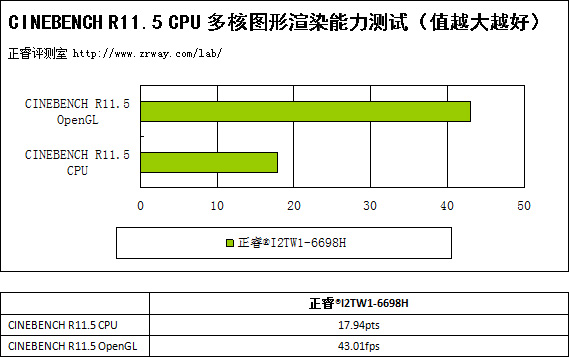

    CineBench 11.5是Maxon公司发布的最新版本，它最高支持16核心处理器，同时采用了全新的评分标准。CineBench使用针对电影电视行业开发的Cinema 4D特效软件引擎，可以测试CPU和显卡的性能。Maxon公司表示，相对于之前的版本，R11.5版更能榨干系统的最后一点潜能，准确地体现出当前系统的性能指标。





    然后再来看看CineBench R11.5的成绩，R11.5采用了全新的评分系统，当然和R10之间也不能对比。R11.5比较好的一点在于测试完成后会产生一个对比列表，这样可以直观的看到和其他CPU有多大的差距。

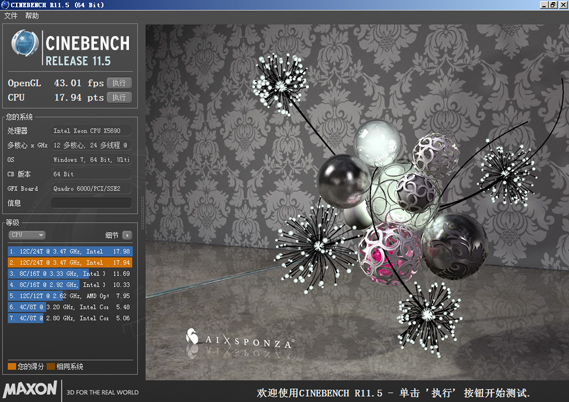

    正睿®I2TW1-6698H在CineBench 11.5的测试中，CPU渲染性能得到了17.64pts的成绩，处理器渲染性能令人相当振奋，与四路十二核皓龙系统性能相当。在OpenGL的渲染测试中，凭借Quadro 6000绘图卡内部的448个CUDA并行处理器，更是达到了43.01fps的性能。

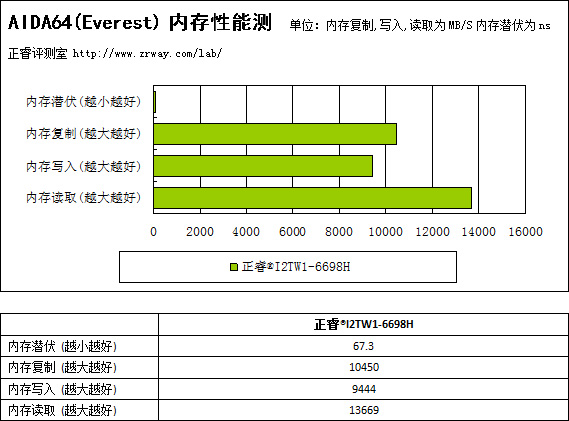

    AIDA64 v1.60.1375的内存测试中有潜伏、复制、写入、读取四个测试项目。



    正睿®I2TW1-6698H采用英特尔Westmere IMC内存控制器， 192位宽，1333MHz内存频率，在AIDA64的实际测试中，内存读取、写入、复制性能分别达到13Gb/s、9Gb/s和10.4Gb/s，性能非常突出。





    1，Iometer 2006.07.27磁盘性能测试

    HD Tach等工具可以测试出磁盘传输速率曲线，然而无法衡量出他们有多“快”，这里常用的指标是IOps，每秒操作数。可以这样理解：系统向硬盘发出一个块读取或者写入的命令，而硬盘完成这个命令返回，就叫做完成了一个IO，而IOps就可以衡量硬盘实际干活的快慢。

    我们仍然使用了Iometer 2006.07.27来获得其IOps参数大小，这个参数可以代表一个磁盘子系统在单位时间内可以完成多少操作。有些时候，连续传输速率很快的硬盘其IOps却不高，这表明其实际上干不了太多的活。

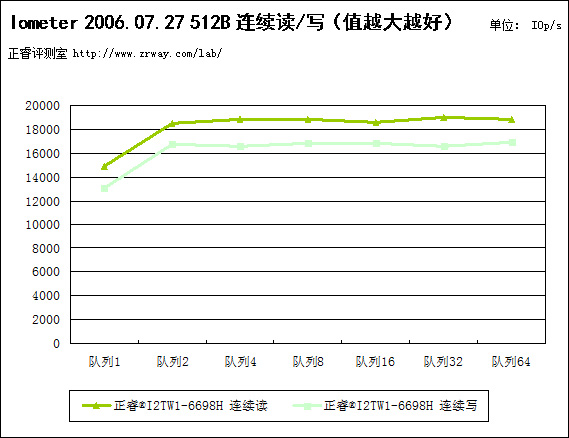

    连续IOps一般考量的是控制芯片到磁盘控制器的速度。在这里，正睿®I2TW1-6698H图形工作站服务器采用SAS 6Gbps固态硬盘，从队列深度2开始，它的连续读、写的IOps性能就达到峰值，这意味着即使在负载不高的情况下，也可以轻易达到一个非常高的性能值。就简单点，它就好像一台高性能的跑车，在超短的起步时间内，就可以达到非常快的时速。

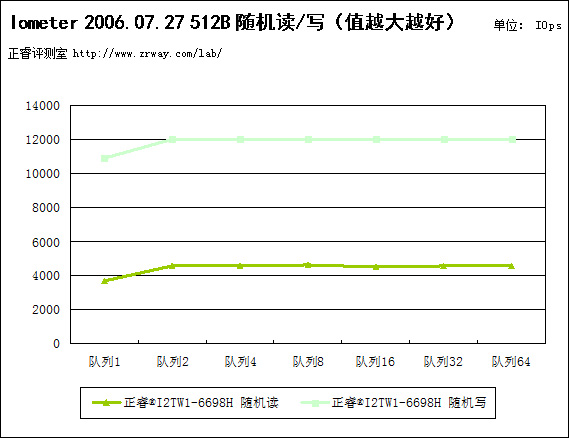

    随机读写IOPS测试才是反映磁盘系统在实际应用性能的最重要指标。正睿®I2TW1-6698H的随机读性能达到4500次IO每秒左右，而随机写性能却出乎意料的达到12000次IO每秒， 128MB DDR3-1333 DRAM缓存芯片在这里的作用功不可没。希捷 15k.7 6Gbps 15000rpm的SAS硬盘，实测性能大约在500-600IOPS左右，由此可见正睿®I2TW1-6698H的性能优势有多明显。

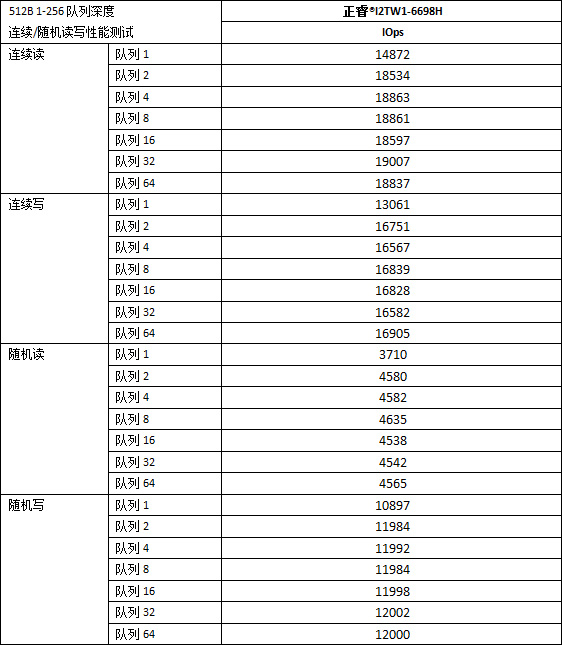

IOmeter 测试结果数据表

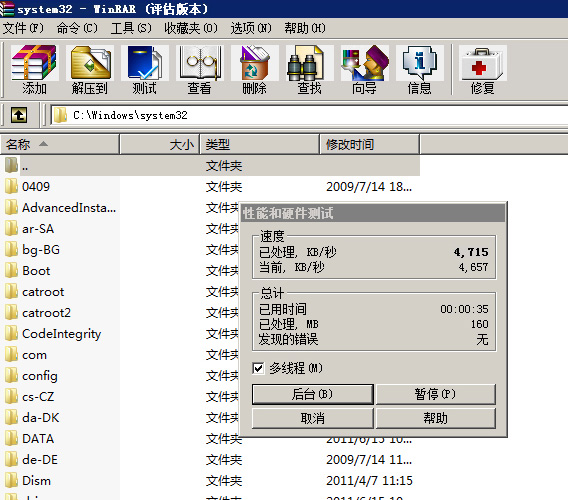

1， WINRAR 3.92性能测试



    WinRAR作为一款目前非常流行的压缩软件，我们使用了它内置的评测功能，支持多线程，评测的结果可以反映CPU与内存的性能。





    在压缩解压缩性能测试中，正睿®I2TW1-6698H图形工作站达到了前所未有的4657分，不过测试的时候，所有核心的CPU使用率并没有达到最高，没有发挥出全部实力。

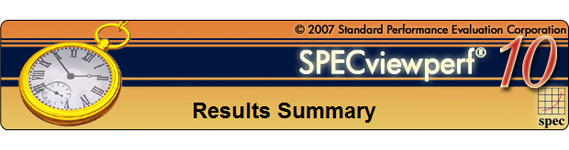

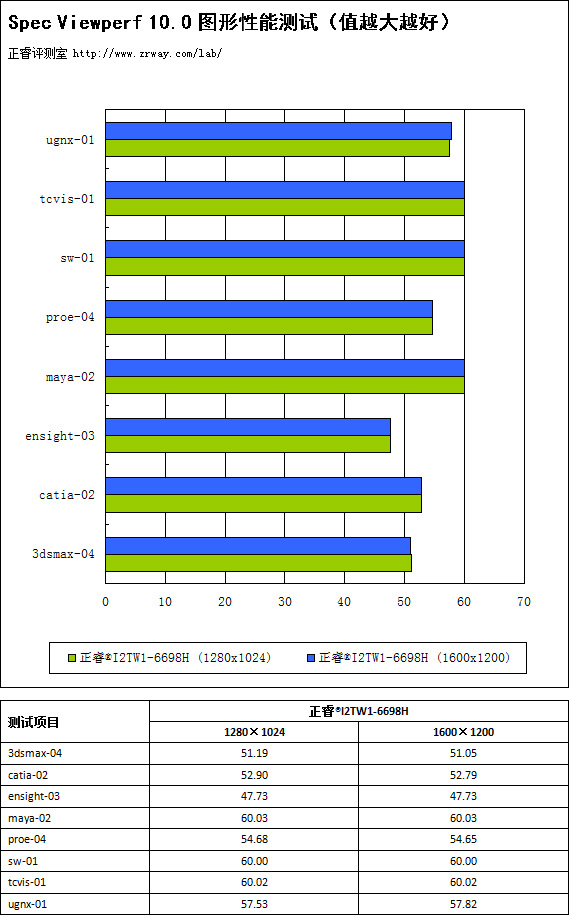

2，Spec Viewperf 10.0图形性能测试



　　SPECviewperf系列是当前图形工作站的权威测试软件，它通过模拟主流的在多个CAD/DCC应用程序中的OpenGL性能的软件，包括3ds max、CATIA、EnSight、Maya、Pro/ENGINEER（proe）、SolidWorks等，可对被测系统进行简单方便的性能评估。根据SPEC的官方网站的资料，先简单介绍一下SPEC Viewperf 9.0的8个测试部分：



　　1.3DS MAX Viewset 测试：是测试在运行3ds max 3.1的轨迹渲染，Discreet的OpenGL外部支持驱动会在轨迹渲染时使用；

　　2.CATIA Viewset测试：是测试在运行CATIA V5R12的轨迹渲染，测试的三个模型是采用CATIA中的模型，包含了两百多万个顶点，SPECviewperf使用了一个更加复杂的线框模型将这个模型中的汽车引擎部分取代，这个模型有120万个顶点（汽车模型引擎部分），180万个顶点（汽车模型底部）；

　　3.EnSight Viewset测试： 其主要的测试范围是以引擎与科学运算有关，采用CEI的EnSight软件。

　　4.Maya Viewset测试：是测试显卡在运行Maya 5时的渲染与工作量。当画面或观察角度改变时所有的渲染工作包括了模型渲染，矩阵运算，材质，光线等等；

　　5.Pro/ENGINEER Viewset测试：测试运行PTC公司的Pro/ENGINEER 2001时的渲染与工作量，在测试中有运行两个主要模型与三个渲染模型：第一个模型是PTC World Car，拥有390至590万顶点。这个测试还包括了Shader工作，隐含线性移除，线框构建等。第二个模型是一个复制品，拥有48.5万至160个顶点，Shader和隐含线性框移除同样会被测试；一直持续到到Shader每一帧超过100MB的顶点信息与状态；

　　6.SolidWorks Viewset测试：测试运行Dassault System公司的Solidworks2004软件，主要测试所有的渲染工作，包含了模型渲染，矩阵运算，材质和光线等；

　　7.UGS NX Viewset测试：该测试将绘制一个非常大的模型，某些帧包含了将近800MB的数据。

　　8.Teamcenter Visualization Mockup Viewset测试：用于视觉仿真的UGS Teamcenter Visualization Mockup轨迹的测试项目。



    从测试结果中可以看出正睿®I2TW1-6698H图形工作站在1280×1024与1600×1200两种分辨率下的测试结果非常相近，相信即使采用更高的分辨率的情况下，测试成绩也不会下滑。原因很简单，它拥有6GB GDDR5超大容量的高速显存，数量庞大的贴图细节和超高的分辨率已经不会对它构成任何障碍，无鸭梨啦。

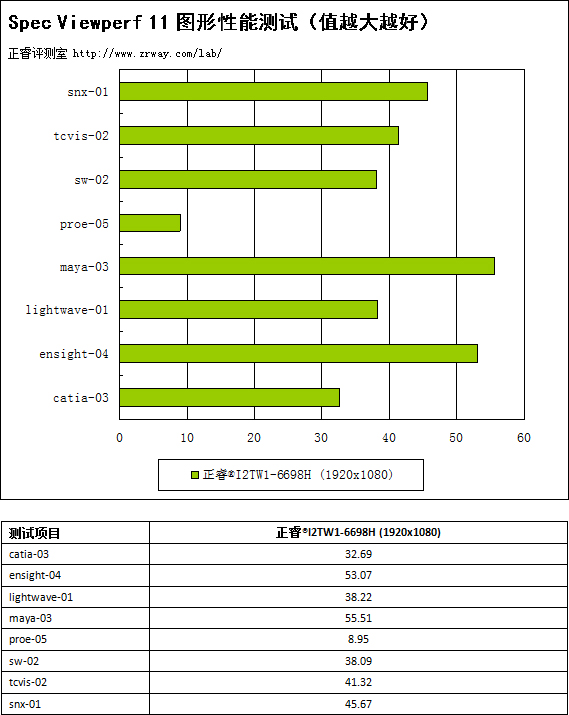

3，Spec Viewperf 11图形性能测试



    SPECviewperf 11是由标准性能评估机构SPECgpc项目组提供的一项测评软件。2010年6月，SPEC组织旗下的图形性能测试项目组（SPECgpc）正式推出了Specviewperf 11工作站用专业图形综合测试软件，新版本的主要变化是采用了新的图形测试界面，以及增加了用于测试的新款专业级3D应用程度片段。SPECviewperf 11采用的新GUI图形界面令首次使用这款软件的新人也能很容易上手运行测试，读取测试成绩以及获取帮助信息等，此外，Windows和Linux操作系统下均使用同样的测试脚本，保证了不同平台下测试结果的可比性。





    毫无疑问，正睿®I2TW1-6698H图形工作站在测试的各个环节画面都非常流畅，丝毫不会有停顿的感觉。它配备了最顶级的Quadro 6000超高端专业绘图卡，拥有448CUDA并行处理器、384位宽、6GB GDDR5海量显存，保证了它在创作的时候不仅拥有强劲的性能，在屏幕上展现的线条、轮廓、交互界面还拥有高度的精确性，与之相比游戏卡无论是在速度方面，还在在 CAD、CAM设计时所需的精确度方面，都无法与之抗衡，堪称地球最强。





    通过对正睿双路图形工作站旗舰机型I2TW1-6698H的测试，我们欣喜的看到国内厂商在专业级图形工作站领域有着飞速进步，在专业领域的高端产品和技术不再是国际品牌一统江湖。国产品牌的崛起，加速了行业内竞争，最大的受益群体莫过于消费者，目前这款产品售价仅79000元，正睿为其标配五年质保和上门、7x24小时支持的金牌服务，非常超值。



    性能方面没什么好质疑的，它“地球最强”的称号当之无愧！如果想超越它，等年底英特尔发布至强®E5系列、NVIDIA发布Quadro 7000时再说吧！



    如果你和我一样正在使用这款产品，我相信你一定不会失望的，要想最强最快的图形工作站产品，最好的支持与售后服务，就选它了，相信我，没错的。
