在很多重要大场景可视化应用领域里,如石油和天然气的勘探、大型汽车、飞机、轮船等CAD/CAM制造、地理信息系统GIS、高清医学影像、高端数字内容制作、军事航天空间技术应用、虚拟仿真、气象预报等,需要一种超高性能CPU+GPU图形工作站,正睿®ZI2TW4-8896DHP就是这样一款产品。

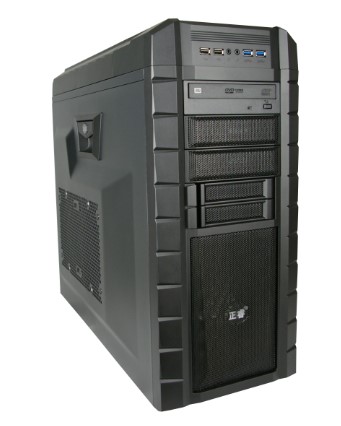

正睿®ZI2TW4-8896DHP双路十六核三十二线程图形工作站
正睿®ZI2TW4-8896DHP是正睿公司在图形工作站领域推出的双路旗舰机型,它打破了国际品牌在该领域技术和价格的垄断。在以前高端设备虽好,但是售价昂贵、曲高和寡,不少用户都只能望价格兴叹。正睿在中国市场的异军突起,使用户只需几万元就可以购买到以往售价十几万甚至几十万的设备,它扮演了将高端产品与技术普及到市场的领导者角色,给广大的企业用户带来实惠,得到用户的广泛好评。
它采用塔式机身设计,标配两颗英特尔最高端的至强®E5-2687WV2八核处理器。它采用22nm制程工艺,Ivy Bridge架构,3.4GHz超高主频,可睿频到4GHz, 25MB智能高速缓存,8GT/s QPI总线速度,支持超线程、虚拟化等众多技术,比上一代处理器性能提升50%、能效改进45%、支持数据保护等高级安全技术,在多媒体计算和加密解密性能方面较过去有更高的性能提升。
两颗英特尔®至强®E5-2687WV2八核处理器
它可配备8条32G DDR3 REG ECC 1600MHz容错校验内存,总计容量达到256GB。Ivy Bridge也采用了内存控制器技术,在四通道的情况下达到总带宽高达59.7Gb/s。
它可配备NVIDIA公司的最新一代超高端产品Quadro k6000专业绘图卡。Quadro k6000基于最新Keper架构,拥有2880个CUDA并行处理器核心,384bit的位宽,显存带宽达到288GB/s,而TDP只有225W。,为适应专业软件对大显存的需求,NVIDIA Quadro K6000配备了高达12GB GDDR5的显存容量,已经是目前显存容量最大的显卡了。

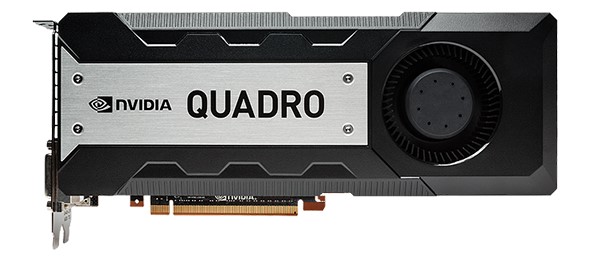

NVIDIA®Quadro k6000专业绘图卡
正睿®ZI2TW4-8896DHP图形工作站有11个硬盘盘位,标配一颗960G固态硬盘。它采用Marvell 88SS9187-BLD2双核主控制器设计,搭配海力士 DDR3-1600 DRAM缓存芯片,6Gbps传输速率接口,标称最高读取速度500MB/s、最高写入速度400MB/s。

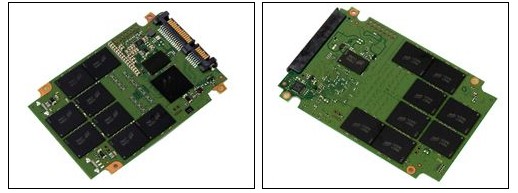

960G固态硬盘
它标配1台DVD-RW光存储驱动器,便于用户刻录光盘,拷贝数据。
在供电方面,它标配一台额定1000瓦(或选配1700瓦)的电源,在用户需要扩展更多数量硬盘和显卡的情况下,也有足够充裕的电力供给。

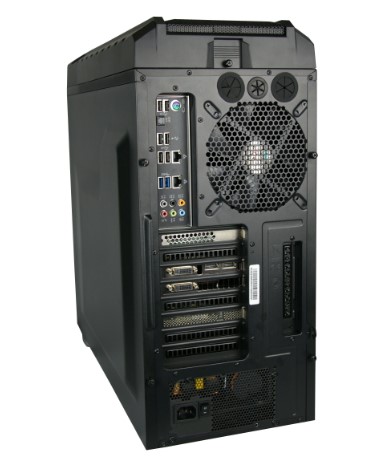

正睿®ZI2TW4-8896DH图形工作站背部接口
随机的产品附件包含正睿企业级产品手册、快速部署指南、产品合格证、服务器场地规划指南、产品保修卡、驱动光盘等附件。
随机包含的产品附件
接下来,我们看看这款正睿®ZI2TW4-8896DH图形工作站的性能评测部分。
一、配置平台
1,测试平台配置
硬件平台配置 |
产品型号 |
ZI2TW4-8896DH |
处理器 |
英特尔®至强E5-2687WV2×2 |
芯片组 |
Intel®C602 |
内存 |
256G DDR3 1600REG ECC |
硬盘 |
SSD 500G固态硬盘、PCI-E SSD800G |
网络 |
双千兆 |
电源 |
1700W |
机构 |
塔式 |
测试项目和软件 |
CPU性能测试 |
AIDA64 Extreme 4.60.3114Beta
CINEBENCH R10
CINEBENCH R11.5
SiSoftware Sandra 2010.SP1d |
内存性能测试 |
AIDA64 Extreme 4.60.3117Beta |
磁盘性能测试 |
AS SSD Benchmark1.6.4237.30508 |
压缩解压测试 |
WINRAR 5.01 |
图形性能测试 |
SPECopc Viewperf 12 |
2,硬件配置截图

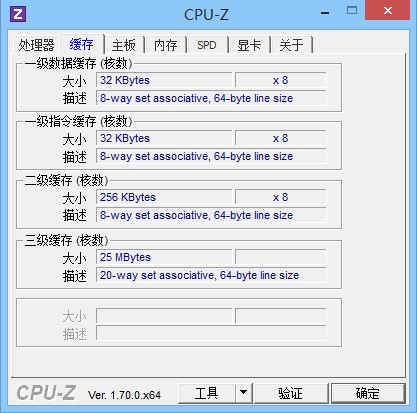

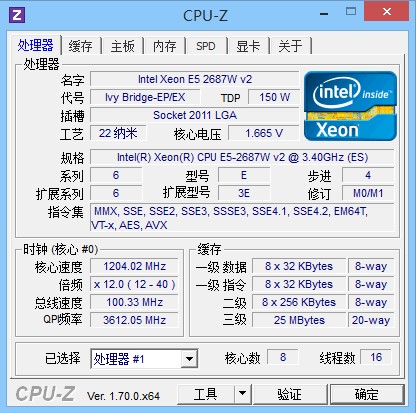

CPU-Z识别信息截图

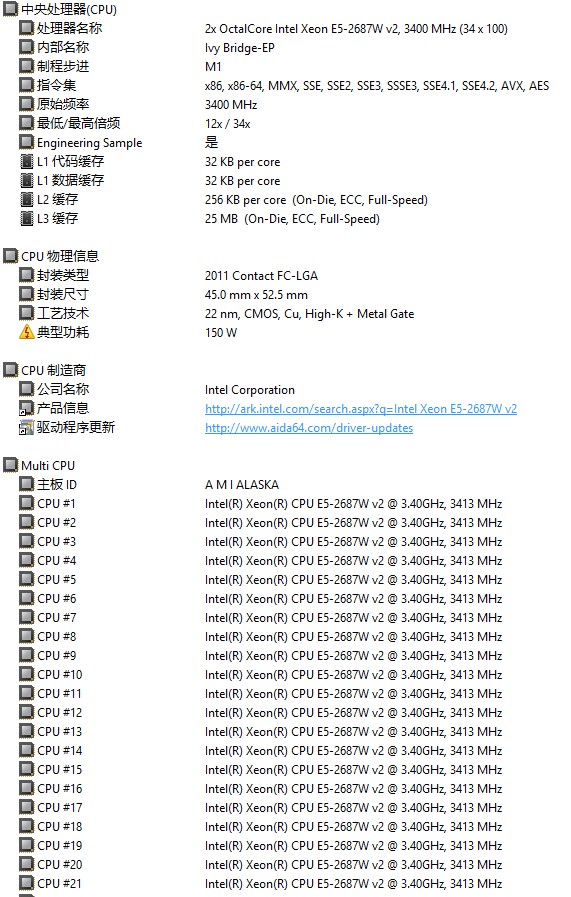

AIDA64 CPU信息截图
CPU逻辑核心数量达到32个,非常壮观。从频率上看,也毫不逊色,达到3.4GHz,这在处理器的默认频率中已经是非常高的。

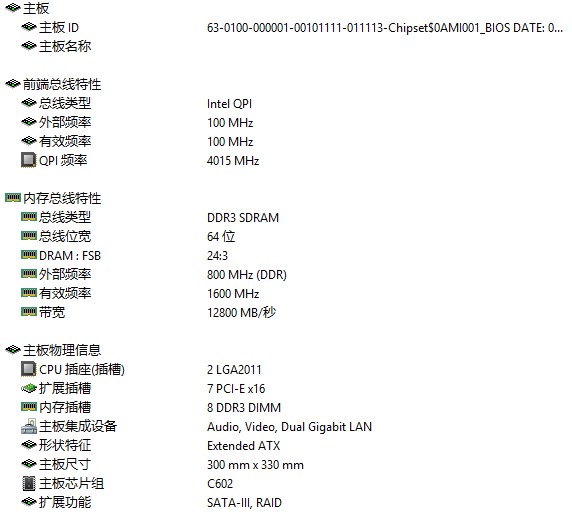

AIDA64 主板特性信息截图
在这里,可以看到正睿®ZI2TW4-8896DH图形工作站的主板是采用C602芯片组,E-ATX超大板型设计。支持2颗LGA2011 处理器,7个PCI-E3.0 x16,8个DDR3 DIMM内存插槽,扩展接口接口相当丰富。它有2个千兆以太网口。
它的QPI总线频率达到4.015GHz,配备了8条32G DDR3 REG ECC 1600MHz高速容错校验内存,位宽达到192bit,带宽达到59.7GB/s。

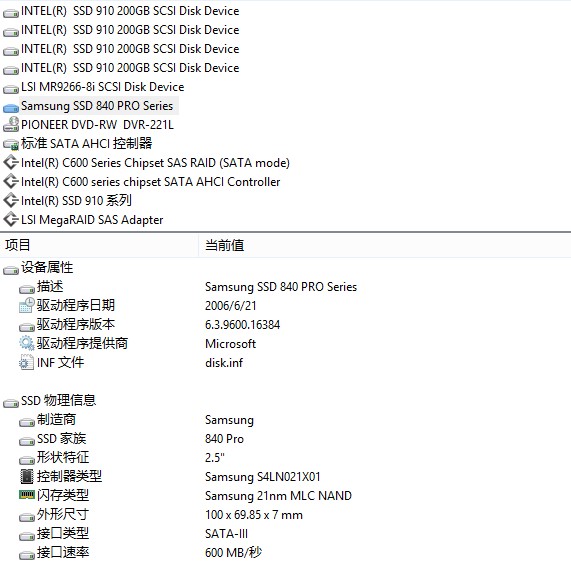

AIDA64 硬盘信息截图
硬盘采用2.5inch的三星840pro系列的500G固态硬盘。它采用Samsung S4LN021X01主控制器设计,搭配Samsung 21nm LC NAND闪存芯片,6Gbps传输速率接口,标称最高读取速度500MB/s、最高写入速度400MB/s。

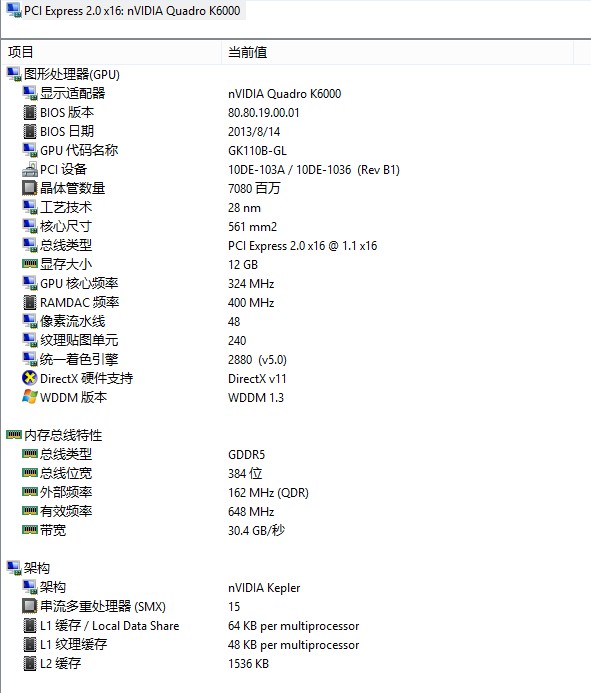

AIDA64 显卡信息截图
从这张图可以看到正睿®ZI2TW4-8896DH图形工作站采用NVIDIA Quadro K6000专业绘图卡,它采用PCI-E3.0 X16接口,统一着色引擎达到2880个(即CUDA并行处理器),显存容量达到前所未有的12GB。显卡也是非常“智能”的,在空载的情况下,它会自动降低GPU核心频率和内存频率,以达到节能和降低温度的目的,类似于CPU的C1E功能。
二、CPU单多核计算测试
AIDA64 的前身名叫Everest。它作为一个系统检测软件,其前身是Aida32,它可以详细的显示出PC每一个方面的信息。支持上千种主板,支持上百种显卡,支持对各式各样的处理器的侦测。
CPU Queen是测试CPU的分支预测能力,以及预测错误时所造成的效能影响。
CPU PhotoWorxx是一种对CPU 的运算测试方式,着重于CPU的整数运算能力,利用模拟数码影像处理来进行CPU效能的评估
CPU ZLib是另一项针对CPU整数运算的测试,利用Zlib这个压缩函式库,来计算CPU在处理压缩档案时的能力。
CPU AES是一种针对加密计算的CPU测试。AES加密技术被广泛应用于WIFI加密,光盘加密等领域。
CPU Hash 对哈希计算的CPU测试,常见的如md5, sha1, crc32等。
CPU VP8 它是一种最新的高清视频编码技术。
FPU Julia是利用朱利亚碎形几何运算,来评估CPU的单精度(32bit)浮点运算能力。
FPU Mandel则利用了?Mandelbrot?碎形几何运算,来评估CPU的倍精度(64bit)运算能力。
FPU SinJulia则是利用修改过的朱利亚碎形运算,来评估CPU的延伸精度(80bit)浮点运算能力。
|

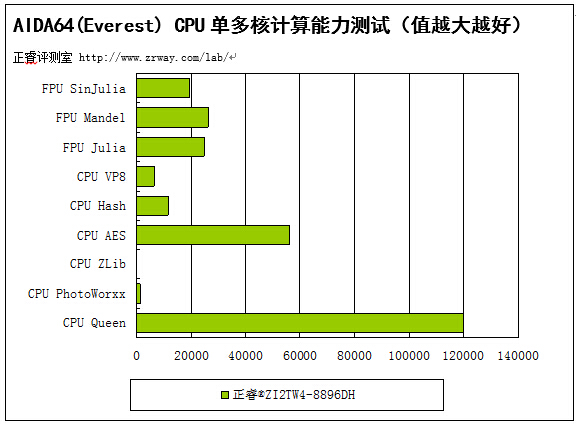

正睿®ZI2TW4-8896DH |
FPU SinJulia |
19469 |
FPU Mandel |
26206 |
FPU Julia |
24933 |
FPU VP8 |
6485 |
CPU Hash |
11693 |
CPU AES |
56459 |
CPU ZLib |
499.2MB/秒 |
CPU PhotoWorxx |
1332兆像素/秒 |
CPU Queen |
119849 |
从测试数据中可以看出,正睿®ZI2TW4-8896DH图形工作站的计算性能非常优异,特别是CPU Queen计算,比E5-2670还高出20000,这得益于它的超高主频和多达32线程的计算能力。
三、CPU图形渲染能力测试
CineBench是很有说服力的一套测试系统,特别是R10版,支持XP、Vista、MAC等,最高支持16核。它针对电影电视行业开发的Cinema 4D特效软件引擎,可以测试CPU和显卡的性能。相对于之前的9.x版,R10版更能榨干系统的最后一点潜能,准确体现系统性能指标。
|

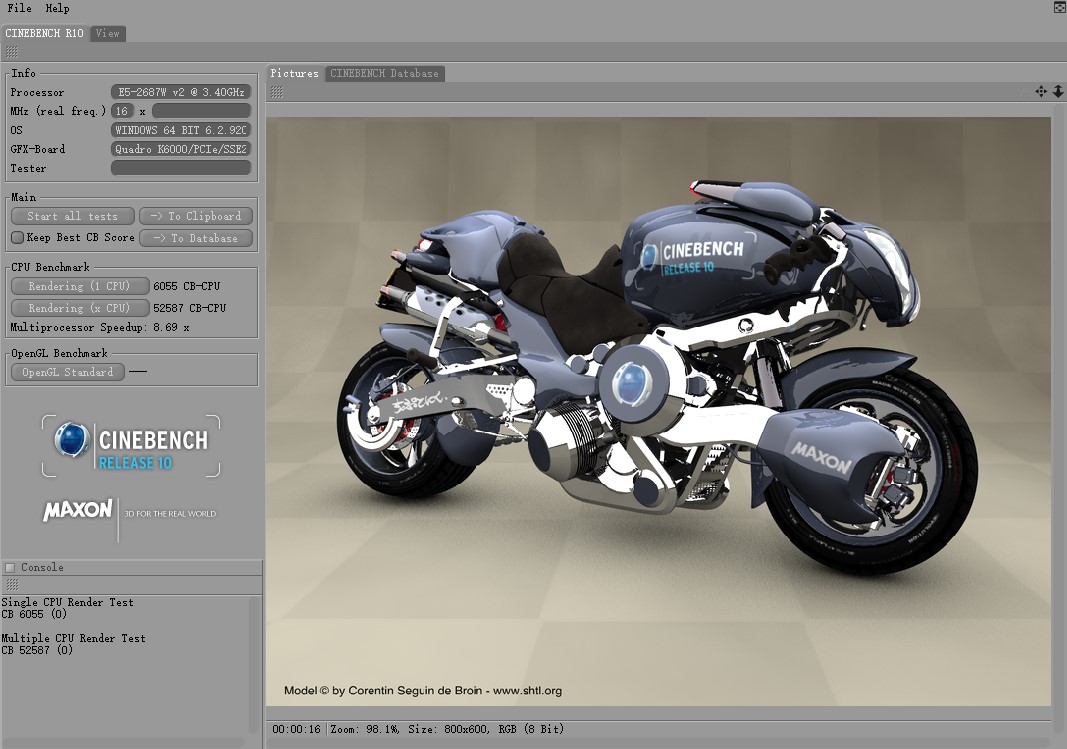

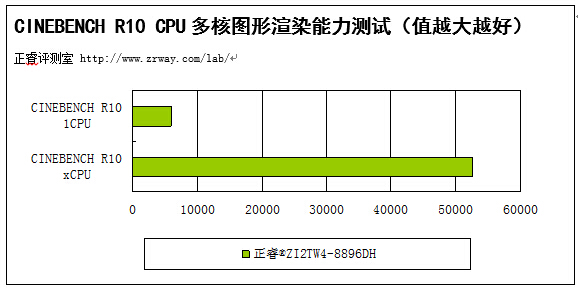

正睿®ZI2TW4-8896DH |
CINEBENCH R10 1CPU |
6055 |
CINEBENCH R10 xCPU |
52587 |
多核速度提升 |
8.68x |
它是渲染特定分辨率的CG图片来测试处理器的运算能力,在单个核心情况和多个核心并发的情况下分别进行渲染测试,这样可以对比出多核处理与单核处理情况下性能的提升。CineBench R10测试结果我们需要关注三个数据,渲染得分、渲染时间和多核性能提升。分数越高越好,时间越短越好,多核性能提升越高越好。
正睿®ZI2TW4-8896DH在CINEBENCH R10 CPU多核图形渲染测试中,单CPU渲染得分6055分,在多核心渲染的情况,分数高达37845分,多核心效率达到8.8倍,仅花了16秒即完成整个渲染任务,堪称地球最快。
CineBench 11.5是Maxon公司发布的最新版本,它最高支持16核心处理器,同时采用了全新的评分标准。CineBench使用针对电影电视行业开发的Cinema 4D特效软件引擎,可以测试CPU和显卡的性能。Maxon公司表示,相对于之前的版本,R11.5版更能榨干系统的最后一点潜能,准确地体现出当前系统的性能指标。
|

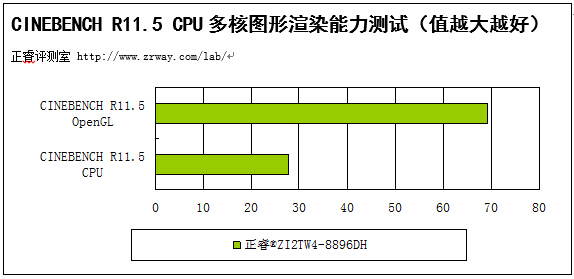

正睿®ZI2TW4-8896DH |
CINEBENCH R11.5 CPU |
27.91pts |
CINEBENCH R11.5 OpenGL |
69.28fps |
然后再来看看CineBench R11.5的成绩,R11.5采用了全新的评分系统,当然和R10之间也不能对比。R11.5比较好的一点在于测试完成后会产生一个对比列表,这样可以直观的看到和其他CPU有多大的差距。
正睿®ZI2TW4-8896DH在CineBench 11.5的测试中,CPU渲染性能得到了27.91pts的成绩,处理器渲染性能令人相当振奋。在OpenGL的渲染测试中,凭借Quadro K6000绘图卡内部的2880个CUDA并行处理器,更是达到了69.28fps的性能。

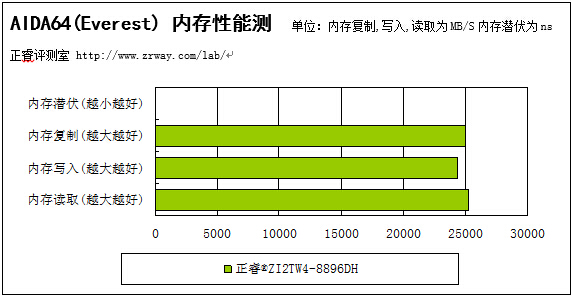

四、内存性能测试
AIDA64 v4.60.3114的内存测试中有潜伏、复制、写入、读取四个测试项目。
|
正睿®ZI2TW4-8896DH |
内存潜伏 (越小越好) |
94.4 |
内存复制 (越大越好) |
24978 |
内存写入 (越大越好) |
24363 |
内存读取 (越大越好) |
25236 |
正睿®ZI2TW4-8896DH采用英特尔四通道内存控制器, 256位宽,1600MHz内存频率,在AIDA64的实际测试中,内存读取、写入、复制性能分别达到25Gb/s、24Gb/s和24Gb/s,性能非常突出。
五、磁盘性能测试
1,AS SSD Benchmark磁盘性能测试
AS SSD Benchmark为一款SSD固态硬盘传输速度测速工具。此软件可以测出固态硬盘持续读写等的性能,让您只要使用此软件来测试就可以评估这个固态硬盘的传输速度好与不好。
HD Tach等工具可以测试出磁盘传输速率曲线,然而无法衡量出他们有多“快”,这里常用的指标是IOps,每秒操作数。可以这样理解:系统向硬盘发出一个块读取或者写入的命令,而硬盘完成这个命令返回,就叫做完成了一个IO,而IOps就可以衡量硬盘实际干活的快慢。
我们仍然使用了AS SSD Benchmark来获得其IOps参数大小,这个参数可以代表一个磁盘子系统在单位时间内可以完成多少操作。有些时候,连续传输速率很快的硬盘其IOps却不高,这表明其实际上干不了太多的活。
连续IOps一般考量的是控制芯片到磁盘控制器的速度。在这里,正睿®ZI2TW4-8896DH图形工作站采用企业级SSD(测试使用PCI-E SSD)intel 控制芯片,它的连续读、写的IOps性能相当高,这意味着即使在负载不断升高的情况下,也可以不断的提升性能值。就简单点,它就好像一台高性能的跑车,在高速行驶下还能很快的加速。

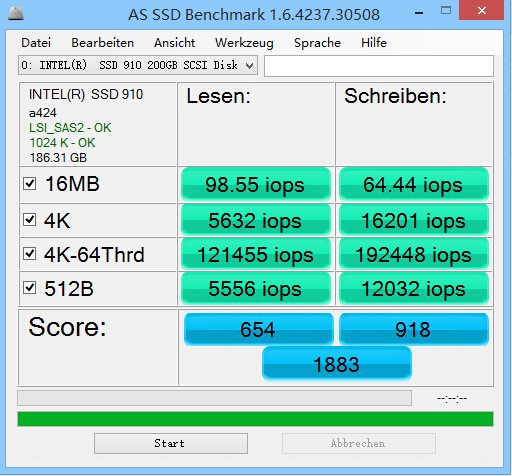

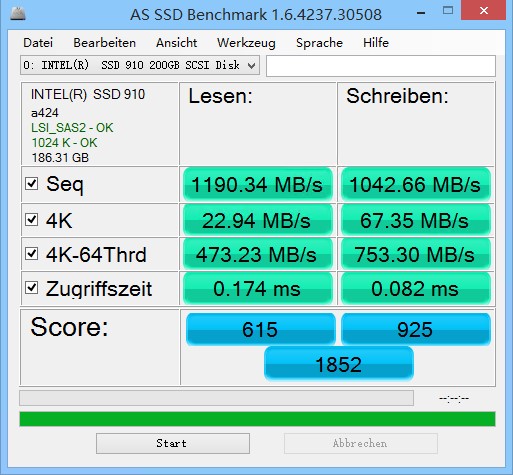

AS SSD Benchmark1.6.4237.30508测试结果数据表
随机读写IOPS测试才是反映磁盘系统在实际应用性能的最重要指标。正睿®ZI2TW4-8896DH的(PCI-E SSD)随机读性能达到473.23MB/s,而随机写性能却出乎意料的高达753.30MB/s,PCI-E SSD采用的强劲控制器作用功不可没。由此可见正睿®ZI2TW4-8896DH的性能优势有多明显。
六、应用测试

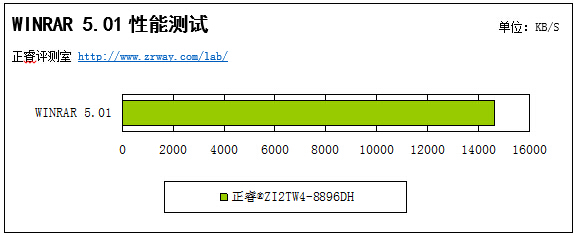

1, WINRAR 5.01性能测试
WinRAR作为一款目前非常流行的压缩软件,我们使用了它内置的评测功能,支持多线程,评测的结果可以反映CPU与内存的性能。
在压缩解压缩性能测试中,正睿®ZI2TW4-8896DH图形工作站达到了前所未有的14636分,不过测试的时候,所有核心的CPU使用率并没有达到最高,没有发挥出全部实力。

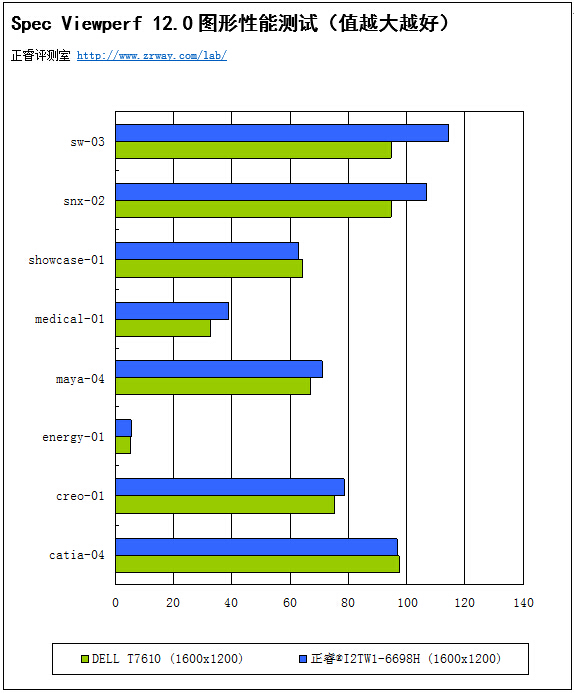

2,Spec Viewperf 12图形性能测试
SPECviewperf系列是当前图形工作站的权威测试软件,它通过模拟主流的在多个CAD/DCC应用程序中的OpenGL性能的软件,包括3ds max、CATIA、EnSight、Maya、Pro/ENGINEER(proe)、SolidWorks等,可对被测系统进行简单方便的性能评估。根据SPEC的官方网站的资料,先简单介绍一下SPEC Viewperf 9.0的8个测试部分:
1.3DS MAX Viewset 测试:是测试在运行3ds max 3.1的轨迹渲染,Discreet的OpenGL外部支持驱动会在轨迹渲染时使用;
2.CATIA Viewset测试:是测试在运行CATIA V5R12的轨迹渲染,测试的三个模型是采用CATIA中的模型,包含了两百多万个顶点,SPECviewperf使用了一个更加复杂的线框模型将这个模型中的汽车引擎部分取代,这个模型有120万个顶点(汽车模型引擎部分),180万个顶点(汽车模型底部);
3.EnSight Viewset测试: 其主要的测试范围是以引擎与科学运算有关,采用CEI的EnSight软件。
4.Maya Viewset测试:是测试显卡在运行Maya 5时的渲染与工作量。当画面或观察角度改变时所有的渲染工作包括了模型渲染,矩阵运算,材质,光线等等;
5.Pro/ENGINEER Viewset测试:测试运行PTC公司的Pro/ENGINEER 2001时的渲染与工作量,在测试中有运行两个主要模型与三个渲染模型:第一个模型是PTC World Car,拥有390至590万顶点。这个测试还包括了Shader工作,隐含线性移除,线框构建等。第二个模型是一个复制品,拥有48.5万至160个顶点,Shader和隐含线性框移除同样会被测试;一直持续到到Shader每一帧超过100MB的顶点信息与状态;
6.SolidWorks Viewset测试:测试运行Dassault System公司的Solidworks2004软件,主要测试所有的渲染工作,包含了模型渲染,矩阵运算,材质和光线等;
7.UGS NX Viewset测试:该测试将绘制一个非常大的模型,某些帧包含了将近800MB的数据。
8.Teamcenter Visualization Mockup Viewset测试:用于视觉仿真的UGS Teamcenter Visualization Mockup轨迹的测试项目。
测试项目 |
正睿®ZI2TW4-8896DH |
DELLT7610 |
1900×1060 |
1900×1060 |
Catia-04 |
96.63 |
97.37 |
Creo-01 |
78.45 |
75 |
Energy-01 |
5.49 |
5.2 |
maya-04 |
71.08 |
66.93 |
Medical-01 |
38.79 |
32.84 |
Showcase-01 |
62.93 |
64.27 |
Snx-02 |
106.92 |
94.42 |
Sw-03 |
114.41 |
94.65 |
毫无疑问,正睿®ZI2TW4-8896DH图形工作站在测试的各个环节画面都非常流畅,丝毫不会有停顿的感觉。它配备了最顶级的Quadro K6000超高端专业绘图卡,拥有2880CUDA并行处理器、384位宽、12GB GDDR5海量显存,保证了它在创作的时候不仅拥有强劲的性能,在屏幕上展现的线条、轮廓、交互界面还拥有高度的精确性,与之相比游戏卡无论是在速度方面,还在在 CAD、CAM设计时所需的精确度方面,都无法与之抗衡,堪称地球最强。
测试总结:
通过对正睿双路图形工作站旗舰机型超级工作站ZI2TW4-8896DH的测试,我们欣喜的看到国内厂商在专业级图形工作站领域有着飞速进步,在专业领域的高端产品和技术不再是国际品牌一统江湖。国产品牌的崛起,加速了行业内竞争,最大的受益群体莫过于消费者,目前这款产品售价仅79900元,正睿为其标配三年质保和上门、银牌服务,非常超值。
性能方面没什么好质疑的,它“地球最强”的称号当之无愧!如果想有其它的机型超越它,等英特尔发布至强®E5- V3、NVIDIA发布Quadro 7000时再说吧!
如果你和我一样正在使用这款产品,我相信你一定不会失望的,要想最强最快的图形工作站产品,最好的支持与售后服务,就选它了,相信我,没错的。
