正睿服务器关键部件安装拆卸指南

间隙填充
正睿科技  发布时间:2019-03-27 17:48:50  浏览数:2954

安装中央处理器
1、找到位于主板上的处理器插槽。

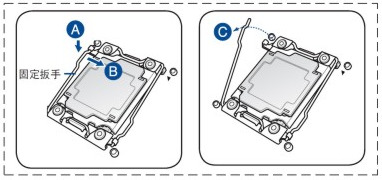

2、用拇指按下左侧固定扳手(A)并将其稍向右侧推(B),直到扳手脱离固定扣并轻轻抬起固定扳手(C)。
注意!CPU安装盒上的PnP保护盖是用以保护插槽上的接脚之用,因此只有在CPU安装稳妥之后,才可将其移除。

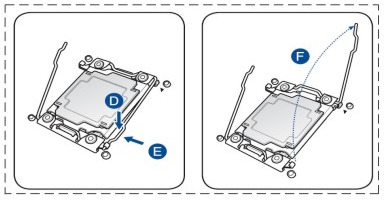

3、用拇指按下右侧固定扳手(D)并将其稍向左侧推(E),直到扳手脱离固定扣并轻轻抬起固定扳手(F)。

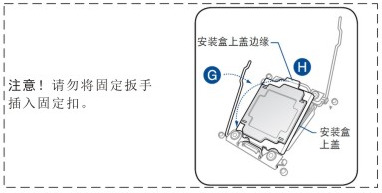

4、将左侧固定扳手往前头方向推进抬起安装盒上盖(G)。拿住边缘,然后轻轻拿起安装盒上盖(H)。

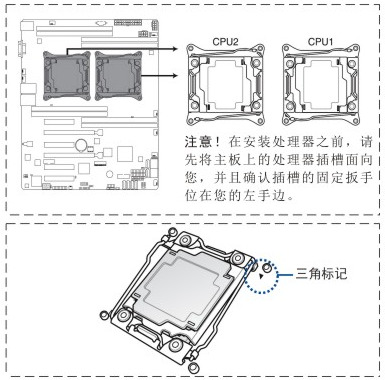

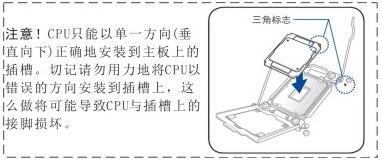

5、用大拇指和食指扣住CPU两侧;将CPU对准插槽,确保CPU上的金三角标志对准插槽上的三角标志(如插槽上无三角标志,对准插槽右上角);小心将CPU放入插槽。

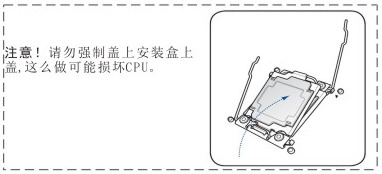

6、轻轻盖上安装盒上盖。

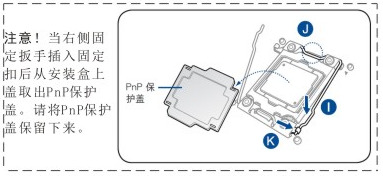

7、推下右侧固定扳手(I),确保安装盒上盖的边缘被扳手固定(J)。然后将右侧固定扳手插入固定扣下。

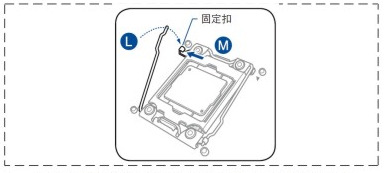

8、推下左侧固定扳手(L),然后将其插入固定扣下(M)。

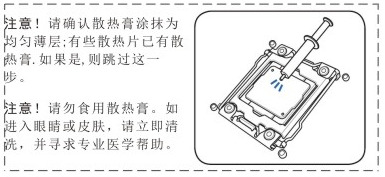

9、在CPU裸露在外面的区域上滴上几滴散热膏,与散热片接触。散热膏必须只有很薄的一层。


安装中央处理器散热器

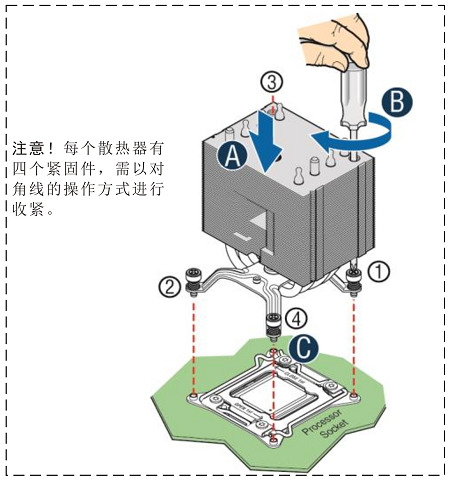

1、校对散热器片的正面和背面的底盘,然后以“A”箭头的方向向下对齐。
2、用螺丝刀在螺钉①按“B”的旋转方向旋转两圈,然后停止。
3、用螺丝刀在螺钉②按“B”的旋转方向旋转两圈,然后停止。同样,对螺丝③和螺丝④进行固定。


4、重复上面步骤,每一次旋转两圈,直到螺钉拧紧。


安装拆卸内存条(单卡扣)
1、先将内存条插槽一端的白色固定卡扣扳开。

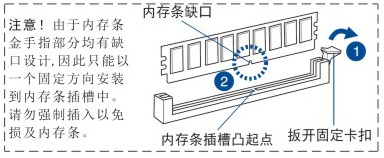

2、将内存条的金手指对齐内存条插槽的沟槽,并且在方向上要注意金手指的缺口要对准插槽的凸起点。

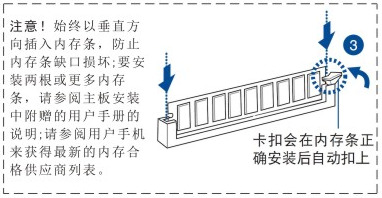

3、最后缓缓将内存条插入插槽中,若无错误,插槽一端的白色卡扣会因内存条置入而自动扣到内存条一端的凹孔中。

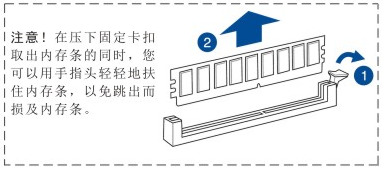

4、压下内存条插槽一端白色的固定卡扣以松开内存条;再将内存条由插槽中取出。


安装拆卸内存条(双卡扣)

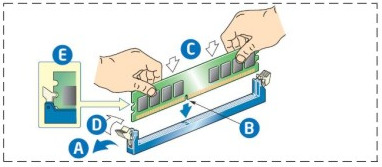

1、先将内存条插槽两端的固定卡扣"A"扳开。
2、将内存条的金手指对齐内存条插槽的沟槽"B",并且在方向上要注意金手指的缺口要对准插槽的凸起点。


3、最后沿"C"方向将内存条插入插槽中,若无错误,插槽卡扣会因内存条置入而沿"D"自动扣到内存条的凹孔"E"中。


电源连接安装

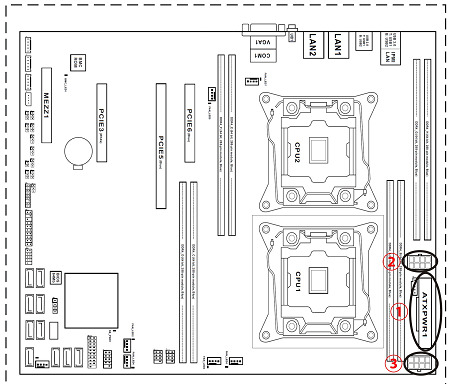

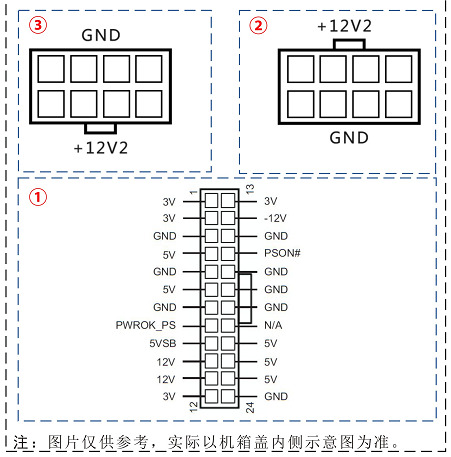

1、ATX电源插座(24-pin EATXPWR1,8-pinEATX12V1,8-pinEATX12V2)。
2、这个插座为提供给SSI或ATX电源使用。由电源所提供的连接插头已经过特别设计,只能以一个特定方向插入主板上的电源插座。找到正确的插入方向后,仅需稳稳地将之套进插座中即可。
注意!使用85W或更低功率的CPU时,请不要忘记连接24+8-pin电源插座,否则系统将不会开机。
注意!若使用105W及更高功率的CPU时,请不要忘记连接24+8+8-pin电源插座,否则系统将不会开机。


系统控制面板连接

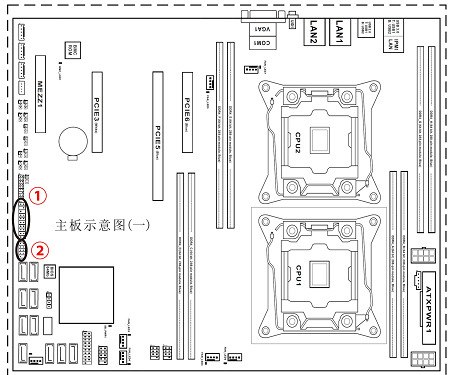

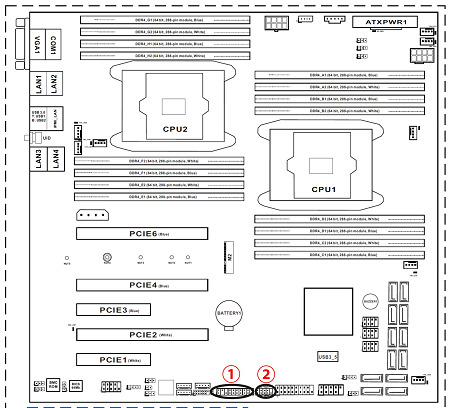

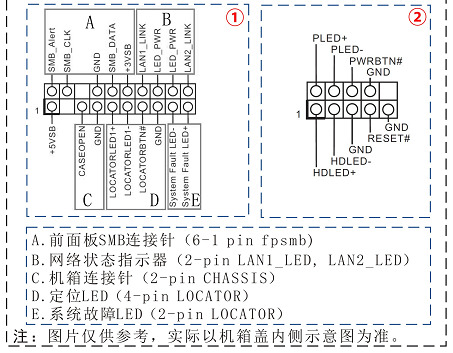

1、系统控制面板连接排针,此组连接排针包括了数个连接到电脑主机前面板的功能接针。
