AMD变身45nm再战 速龙II双核250性能揭密

　　在高端领域全面挺进45nm工艺之后，AMD将注意力延伸到了中低端产品，其中最具大众消费者注意的产品就莫过于双核的Phenom II X2 550/545与Athlon II X2 250了。有了这两款产品的帮助，AMD终于从低端到高端都有了45nm工艺产品线，也终于可以放开一搏与竞争对手一较高低了。

　　虽然AMD还没有正式发布这两个型号的双核处理器，但是关于Phenom II X2 550处理器的测试已经随处可见。不过Athlon II X2 250处理器的相关测试我们还无法看到。今天，国外知名IT网站xbitlabs.com不仅对Phenom II X2 550进行了全方位的测试，并且还率先释放出了Athlon II X2 250处理器的相关测试。而且还首次将各类价格相近的处理器进行了全面对比，非常方便消费者在购买时进行对比。下面我们就来看一看xbitlabs.com网站都给我们带来了那些测试结果。

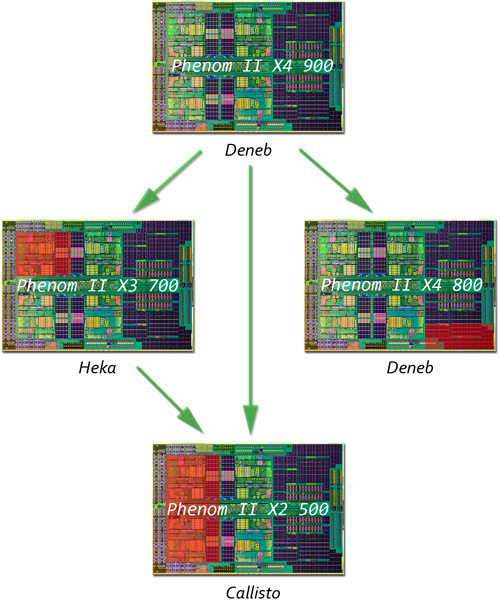

各个Phenom II处理器的来历说明

　　所有的非四核Phenom II处理器均来自于原生的四核处理器，通过屏蔽四核处理器的某些部分，比如核心或者三级缓存便得到了三和双核或者二级缓存少了一部分的四合处理器。

AM3接口与AM2+接口的不同

　　新的Phenom II处理器均采用了更新的AM3接口，其针脚数目被精简至了938个而非向上增长。加之新的Phenom II处理器内部整合了DDR3内存控制器，因此采用了AM3接口的Phenom II处理器也具备了支持DDR3规格内存的能力。

已经推出的Phenom II处理器规格一览

Phenom II X2处理器最新的CPU-Z截图

　　想必看过本站做的模拟Phenom II双核处理器测试的读者也许还记得，但是我们猜测Phenom II X2 550将会是一款黑盒版本的产品，结果该猜测已经得到了xbitlabs.com的证实。最新的CPU-Z截图显示Phenom II X2 550处理器果然是一款不锁倍频的黑盒版产品。

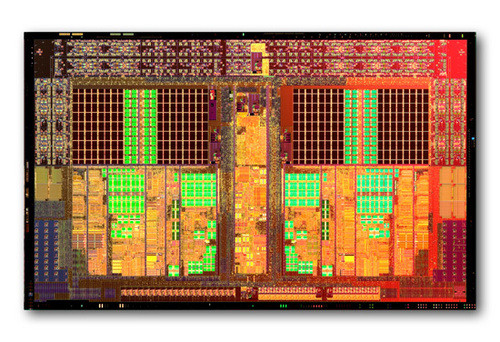

Ahtlon II X2 250处理器

　　与Phenom II双核处理器如出一辙，Athlon II处理器也是来自于原生四合处理器，不过由于原生的Athlon II处理器并没有提供三级缓存，因此Athlon II双核也就没有加入三级缓存这一概念，但是其二级缓存容量却相比老产品翻了一倍，达到了2MB。

Phenom II双核与Athlon II双核规格对比

Athlon II X2 250处理器CPU-Z截图

　　从上图我们可以看出，最新版本的CPU-Z还无法正确识别出Athlon II双核处理器，但参数一目了然。无三级缓存，二级缓存为2MB，主频3GHz。

　　精简了核心数量之后，用户最担心的莫过于处理器对内存控制等方面的能力了，首先让我们来看一下EVEREST的内存读写能力测试。

Phenom II X2 545（3GHz）处理器测试

Athon II X2 250（3GHz）处理器内存读写能力测试

　　从测试中来看，主频相同的Phenom II双核与Athlon II处理器内存读写能力相近，几乎没有差别。可见内存控制能力并没有因为核心和三级缓存的减少而出现下滑

　　下面是本次评测所使用的平台介绍。评测分为AM3接口产品部分，AM2+接口产品部分以及LGA775接口产品部分。

1.  Socket AM3 接口评测产品:

• CPU:
  • AMD Phenom II X3 710 (2.6 GHz, 3 x 512 KB L2, 6 MB L3);
  • AMD Phenom II X2 550 (3.1 GHz, 2 x 512 KB L2, 6 MB L3);
  • AMD Athlon II X2 250 (3.9 GHz, 2 x 1024 KB L2).
• 主板: 技嘉 MA790FXT-UD5P (Socket AM3, AMD 790FX + SB750, DDR3 SDRAM).
• 内存: Mushkin 996601 4GB XP3-12800 (2 x 2 GB, DDR3-1600 SDRAM, 7-7-7-20).

2.  Socket AM2 接口评测产品:

• CPU:
  • AMD Athlon X2 7850 (Kuma, 2.8 GHz, 2 x 512 KB L2, 2 MB L3);
  • AMD Athlon X2 6000 (Brisbane, 3.1 GHz, 2 x 512 KB L2);
  • AMD Athlon X2 6000 (Windsor, 3.0 GHz, 2 x 1024 KB L2).
• 主板: 技嘉 MA790GP-DS4H (Socket AM2+, AMD 790GX + SB750, DDR2 SDRAM).
• 内存: GEIL GX24GB8500C5UDC (2 x 2 GB, DDR2-1067 SDRAM, 5-5-5-15).

3.  LGA775 接口评测产品:

• CPUs:
  • Intel Core 2 Duo E7500 (Wolfdale, 2.93 GHz, 1067 MHz FSB, 3 MB L2);
  • Intel Core 2 Duo E7400 (Wolfdale, 2.8 GHz, 1067 MHz FSB, 3 MB L2);
  • Intel Pentium E6300 (Wolfdale-2M, 2.8 GHz, 1067 MHz FSB, 2 MB L2);
  • Intel Pentium E5400 (Wolfdale-2M, 2.7 GHz, 800 MHz FSB, 2 MB L2).
• 主板:
  • 华硕 P5Q Pro (LGA775, Intel P45 Express, DDR2 SDRAM);
  • 华硕 P5Q3 (LGA775, Intel P45 Express, DDR3 SDRAM).
• 内存: GEIL GX24GB8500C5UDC (2 x 2 GB, DDR2-1067 SDRAM, 5-5-5-15).

其他相关评测产品

• 显卡: ATI Radeon HD 4890.
• 硬盘: Western Digital WD1500AHFD.
• 系统: Microsoft Windows Vista x64 SP1.
• 驱动:
  • Intel Chipset Software Installation Utility 9.1.0.1007;
  • ATI Catalyst 9.5 Display Driver.

　　为了能够让用户直接了解到新的Phenom II双核与Athlon II双核处理器的性能，xbitlabs.com还特别加入了从90nm到65nm时期各个型号的测试成绩。

老速龙双核与新速龙II双核Phenom II双核对比

　　以下为上面表格所对应的各个型号处理器测试成绩对比。

SYSMark 2007测试

X264测试

Photshop CS4测试

3ds Max 2009测试

Folding @ Home测试

DX10特效游戏Crysis测试

DX9特效游戏COD5测试

Phenom II X2 545与Athlon X2 250处理器成绩对比

　　下面的测试为同级别或者同价位产品的横向对比测试，其中包含了目前市场中非常受欢迎的几款产品。各位读者不容错过。首先是SYSMark 2007测试

SYSMark 2007总成绩对比

SYSMark 2007 E-Learning子项对比

SYSMark 2007 VideoCreation子项对比

SYSMark 2007 Productivity子项对比

SYSMark 2007 3D能力对比

　　下面为目前流行的3D游戏成绩对比，其中包括了DX10特效游戏与DX9特效游戏。

Crysis游戏测试

Far Cry2游戏测试

L4D游戏测试

COD5游戏测试

　　接下来是主流应用测试。

iTunes测试

DivX测试

X264测试

　　其他项目测试成绩对比：

3ds Max 2009测试

Fold @ Home测试

Excel 2007测试

Photoshop CS4测试

WinRAR测试

　　功耗一直是消费者最看重的指标之一，那么双核的Phenom II双核与Athlon II双核处理器与其他产品相比又当如何呢？

空闲功耗测试

满载功耗测试

　　从功耗对比测试来看，采用了45nm工艺技术的Phenom II双核与Athlon II双核在功耗表现方面均比前一代产品有了长足的进步，但是遗憾的是依然没能超过Intel产品的表现，看来AMD在功耗控制方面还需要进行努力才行。
