泰安S7010服务器主板
泰安在2009年度发布的多款平台皆支持Intel至强处理器5500系列，其中4款为双路服务器/工作站主板，2款为双路服务器准系统。在双路服务器/工作站主板部分，泰安推出了S7002、S7010、S7012与 S7016四款产品，适用于档案/打印服务(File/ Print)、高效能运算(HPC)、丛集运算(Clustering)或工作站等应用。
泰安S7010主板介绍

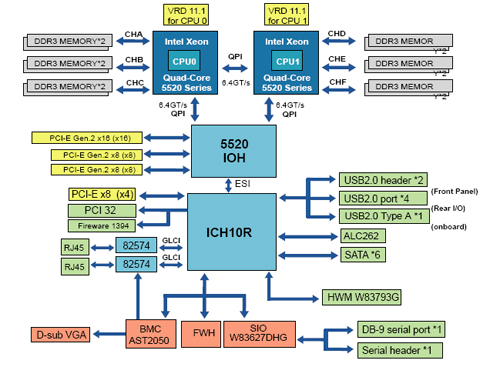

泰安S7010提供了完整而必要的解决方案。主板支持Intel Xeon处理器5600/5500系列，内建2组高速以太网络连接端口(GbE)，第二代PCI-E x16扩充槽等功能，适合于中小企业、虚拟主机、高画质影片剪辑与特效、CAD/CAM/CAE、生化制药产业、中阶储存设备、虚拟化机器与高阶丛集运算等应用。S7010内建高达12组DDR3内存插槽，最高可支持达96GB的内存容量，可充分满足CAD/CAM/CAE，虚拟化以及丛集运算等应用所需。
下面，我们就来介绍一下泰安S7010服务器主板的相关细节。

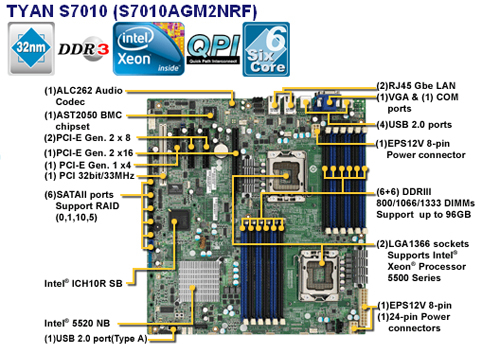

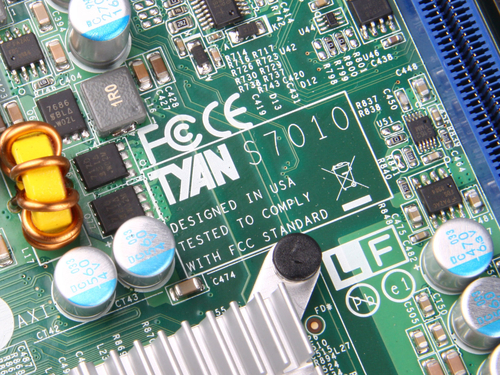

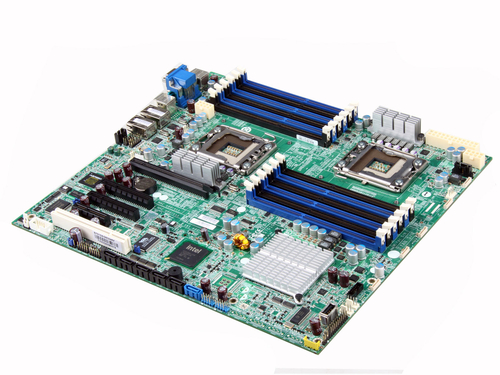

泰安S7010服务器主板

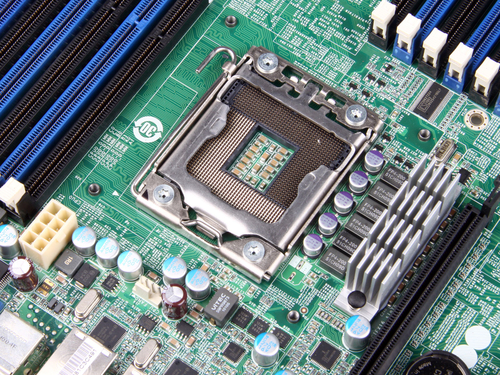

主板的处理器插槽部分

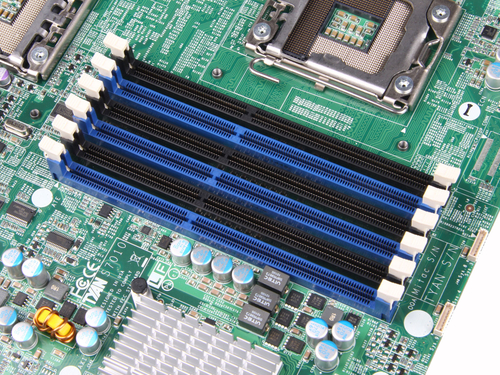

每颗处理器配备了6条DDR3内存插槽

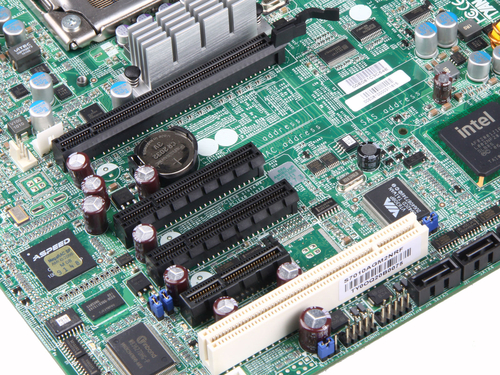

板载的PCI-E插槽，其中一条为x16，两条为x8，一条为x4

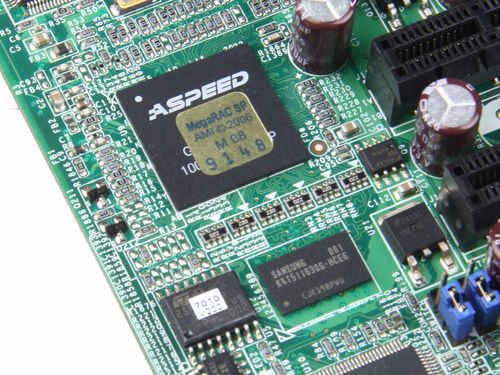

板载的ASPEED AST2050芯片，实现了视频输出功能

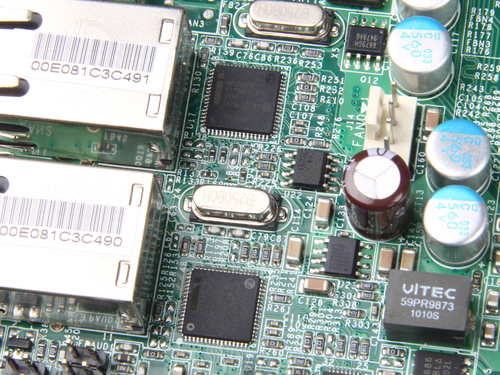

板载的Intel千兆网络芯片

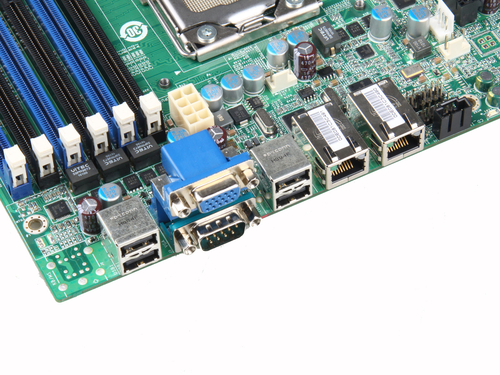

主板外部接口，非常简洁
在进行测试之前，我们先来看一下本次为这块泰安S7010主板所搭配的平台详细规格：
| 惠普Z600工作站 | |
| 处理器子系统 | |
|---|---|
| 处理器型号 | 双路Intel Xeon X5570 |
| 处理器架构 | Intel 45nm Westmere |
| 代号 | Nehalem-EP |
| 核心/线程数量 | 4/8 |
| 主频 | 2.93GHz |
| 处理器指令集 | MMX,SSE,SSE2,SSE3,SSSE3, SSE4.1,SSE4.2,EM64T,VT |
| 外部总线 | 2x QPI 3200MHz 6.40GT/s 单向12.8GB/s（每QPI） 双向25.6GB/s（每QPI） |
| L1 Code Cache | 4× 32KB 8路集合关联 |
| L1 Data Cache | 4× 32KB 4路集合关联 |
| L2 Cache | 4× 256KB 8路集合关联 |
| L3 Cache | 8MB 16路集合关联 |
| 主板 | |
| 主板型号 | 泰安S7010 |
| 芯片组 | Intel 5520 |
| 北桥芯片特性 | 2xQPI VT-d Gen 2 |
| 内存控制器 | 每CPU集成三通道R-ECC DDR3 1333 |
| 配置内存类型 | 4GB R-ECC DDR3 1333 SDRAM x6 |
| 存储子系统 | |
| 磁盘控制器 | Intel ICH10R SATA AHCI Controller |
| 磁盘控制器规格 | 6x SAS 3Gb/s AHCI w/ NCQ RAID 0/1 |
| 磁盘控制器驱动 | Intel Matrix Storage Manager 8.8.0.1009 |
| 硬盘 | Seagate Barracuda 7200.12 ST3250318AS |
| 硬盘规格 | 7200RPM 250GB SATA 3Gb/s NCQ 16MB Cache |
| 网络连通性 | |
| 网卡 | Intel 82576EB Dual Port Gigabit Network Controller |
| 网卡驱动 | Intel PRO Set 13.5 |
| 软件环境 | |
| 操作系统 | Windows Server 2008 Enterprise Edition SP1 x64 |
我们本次测试的是泰安S7010平台，我们为其搭配的双路至强X5570处理器，这是上一代Nehalem-EP处理器中的高端型号。同时我们配备了6条共24GB DDR3内存用以系统辅助，磁盘方面使用的是7200.12系列SATA硬盘。

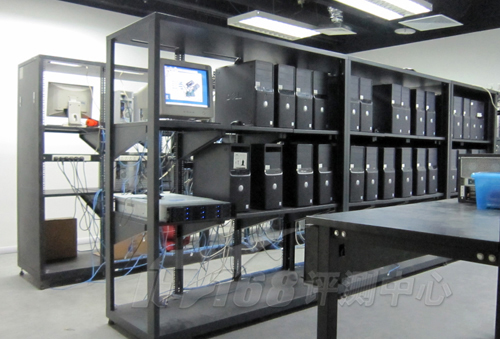

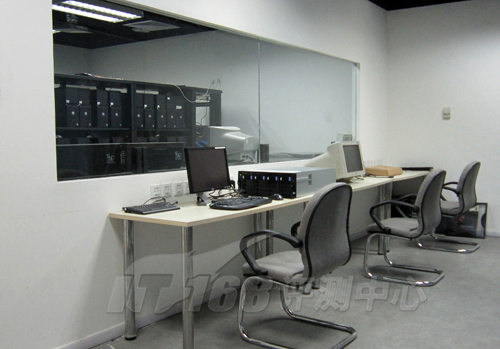

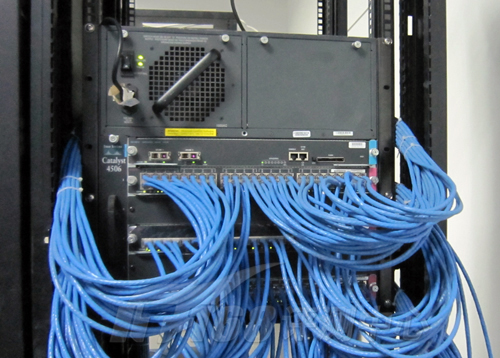

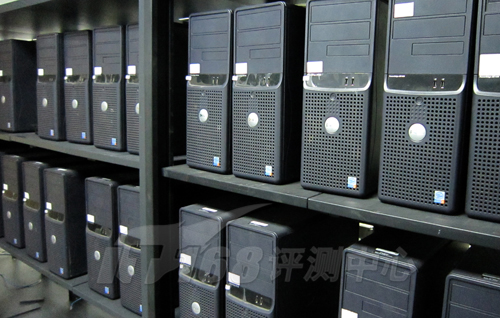

在2009年秋我们IT168评测中心网络实验室搬迁到新的机房之后，我们又对实验室的服务器测试平台进行了大幅度的升级，先是将已有的Cisco Catalyst 4506千兆交换机升级到3个模块，达到了一共120个千兆网络端口，还新购买了30台DELL PowerEdge T100服务器，配合原有的30台DELL PowerEdge SC430服务器以及30台PC作为网络测试的客户端，可以提供非常充足的测试压力。
在新的测试环境下，我们进一步完善了服务器性能测试方案。
双路至强X5570处理器，主频为2.93GHz
8MB三级缓存
泰安S7010主板
三通道DDR3内存，总容量24GB
12条内存插槽
16线程，可以看到16个处理器核心
三通道内存
主板使用了Intel 5520处理器
处理器自带的内存控制器
SiSoftware Sra是一款可运行在32bit和64bit Windows操作系统上的分析软件，它可以对于系统进行方便、快捷的基准测试，还可以用于查看系统的软件、硬件等信息。SiSoftware Sra所有的基准测试都针对SMP和SMT进行了优化，最高可支持32/64路平台。我们利用了其中多个性能测试模块对于被测系统的性能进行了快速的测试。
|
SiSoftware Sra Pro Business 2010 | |
| 产品名称 | 泰安S7010主板 |
| 平台类型 | 双路Intel Nehalem-EP |
| Processor Arithmetic Benchmark 处理器算术运算测试 | |
|---|---|
| Dhrystone ALU | 172.13GIPS |
| Dhrystone ALU vs SPEED | 58.69MIPS/MHz |
| Whetstone iSSE3 | 122.43GFLOPS |
| Dhrystone iSSE3 vs SPEED | 41.74MFLOPS/MHz |
| Processor Multi-Media Benchmark 处理器多媒体测试 | |
| Multi-Media Int x16 iSSE4.1 | 317.16MPixel/s |
| Multi-Media Int x16 iSSE4.1 vs SPEED | 108.10kPixels/s/MHz |
| Multi-Media Float x8 iSSE2 | 237.24MPixel/s |
| Multi-Media Float x8 iSSE2 vs SPEED | 80.86kPixels/s/MHz |
| Multi-Media Double x4 iSSE2 | 128.76MPixel/s |
| Multi-Media Double x4 iSSE2 vs SPEED | 43.88kPixels/s/MHz |
| Multi-Core Efficiency Benchmark 处理器效能测试 | |
| Inter-Core Bwidth | 73.24GB/s |
| Inter-Core Bwidth vs SPEED | 25.56MB/s/MHz |
| Inter-Core Latency(越小越好) | 18ns |
| Inter-Core Latency vs SPEED(越小越好) | 0.01ns/MHz |
| .NET Arithmetic Benchmark .NET算术运算测试 | |
| Dhrystone .NET | 31.76GIPS |
| Dhrystone .NET vs SPEED | 10.82MIPS/MHz |
| Whetstone .NET | 74.3GFLOPS |
| Whetstone .NET vs SPEED | 25.32MFLOPS/MHz |
| .NET Multi-Media Benchmark .NET多媒体测试 | |
| Multi-Media Int x1 .NET | 58.6MPixel/s |
| Multi-Media Int x1 .NET vs SPEED | 19.97kPixels/s/MHz |
| Multi-Media Float x1 .NET | 25.11MPixel/s |
| Multi-Media Float x1 .NET vs SPEED | 8.56kPixels/s/MHz |
| Multi-Media Double x1 .NET | 47.9MPixel/s |
| Multi-Media Double x1 .NET vs SPEED | 16.32kPixels/s/MHz |
虽然本次测试的方正圆明MR100 2200服务器采用的是Westmere核心，但是由于2.13GHz的频率较低，而且QPI较对比平台来说也低了一个档次，所以在处理器性能的测试中，成绩并没有2.93GHz的至强X5570表现突出。不过就频率与性能对比来看，两者的频率差距达到了37%，但实际的成绩差距只有20% 左右，说明新核心依然有了不错的进步。
SiSoftware Sra缓存内存测试主要包括内存带宽、内存延迟等性能的测试。
|
SiSoftware Sra Pro Business 2010 | |
| 产品名称 | 泰安S7010主板 |
| 平台类型 | 双路Intel Nehalem-EP |
| Memory Bwidth Benchmark 内存带宽测试 | |
|---|---|
| Int Buffd iSSE2 Memory Bwidth | 38.59GB/s |
| Float Buffd iSSE2 Memory Bwidth | 38.58GB/s |
| Memory Latency Benchmark 内存延迟测试 | |
| Memory(Rom Access) Latency (越小越好) | 81ns |
| Speed Factor (越小越好) | 55.70 |
| Internal Data Cache | 4clocks |
| L2 On-board Cache | 11clocks |
| L3 On-board Cache | 49clocks |
| Cache Memory Benchmark 缓存及内存测试 | |
| Cache/Memory Bwidth | 142.24GB/s |
| Cache/Memory Bwidth vs SPEED | 49.66MB/s/MHz |
| Speed Factor (越小越好) | 21.30 |
| Internal Data Cache | 469GB/s |
| L2 On-board Cache | 301.21GB/s |

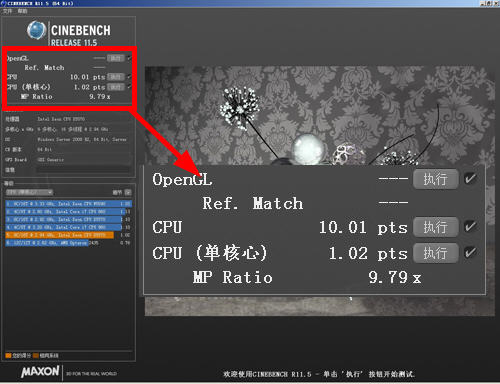

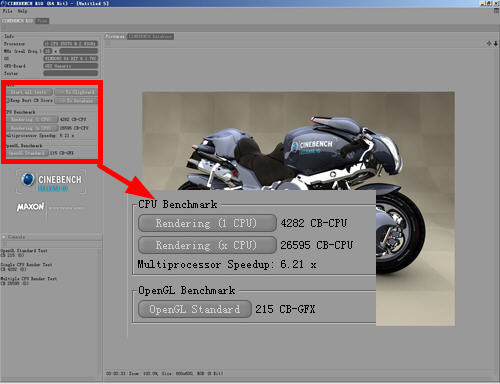

CineBench是基于Cinem4D工业三维设计软件引擎的测试软件，用来测试对象在进行三维设计时的性能，它可以同时测试处理器子系统、内存子系统以及显示子系统，我们的平台偏向于服务器多一些，因此就只有前两个的成绩具有意义。和大多数工业设计软件一样，CineBench可以完善地支持多核/多处理器，它的显示子系统测试基于OpenGL。
CinBench测试主要还是考察处理器的运算能力，借助于超线程技术，S7010的表现颇为稳定。
ScienceMark v2.0是一款用于测试系统特别是处理器在科学计算应用中的性能的软件，MemBenchmark是其中针对处理器缓存、系统内存而设计的功能模块，它可以测试系统内存带宽、L1 Cache延迟、L2 Cache延迟和系统内存延迟，另外还可以测试不同指令集的性能差异。

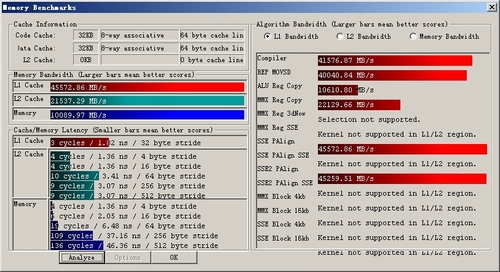

ScienceMark v2.0 Membench L1测试成绩

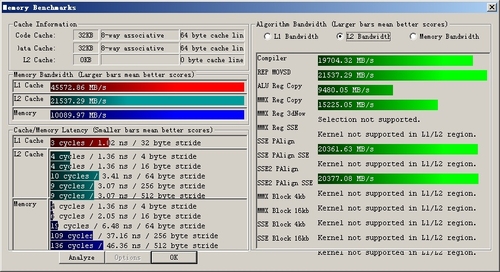

ScienceMark v2.0 Membench L2测试成绩

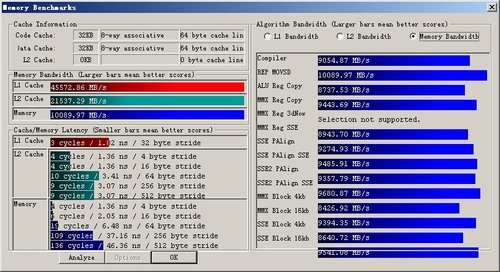

ScienceMark v2.0 Membench 内存测试成绩
ScienceMark的测试，主要考察系统的缓存和内存子系统情况。L1/L2 Cache的成绩主要是跟处理器频率相关，因为目前的处理器当中L1 Cache都是和处理器核心同频率的，而L2 Cache基本上也是??当前的处理器L2都是全速的（放置在处理器内但不在同一个芯片上的Pentium II为半速L2，而Pentium之前的处理器L2则和处理器分离，速度更低）。越快的频率，L1/L2性能就越好。而内存带宽主要由两部分相关：比较大的部分是内存架构，小部分是内存操作指令（集），例如使用最新的SSE指令集比通常的ALU指令集会得到更大的吞吐量，而不同的SSE版本性能也有不同。
【IT168 评测中心】本次我们测试的泰安S7010主板是一款面向双路至强5600/5500处理器应用的平台，它提供了12条内存插槽与多条PCI-E插槽，对于企业级应用来说提供了充分的冗余空间。
通过我们的测试发现，泰安S7010服务器主板能够很好支持至强5600/5500处理器，借助于处理器内在的内存控制器，它的内存/缓存性能也得到了很好的发挥，同时多样的PCI-E插槽使其不仅仅面对服务器应用，甚至工作站应用来说也是游刃有余。
总体说来，泰安S7010工作站主板是一款表现稳定、性能强劲的产品，对于组建服务器的用户来说非常合适。
