广域网概述

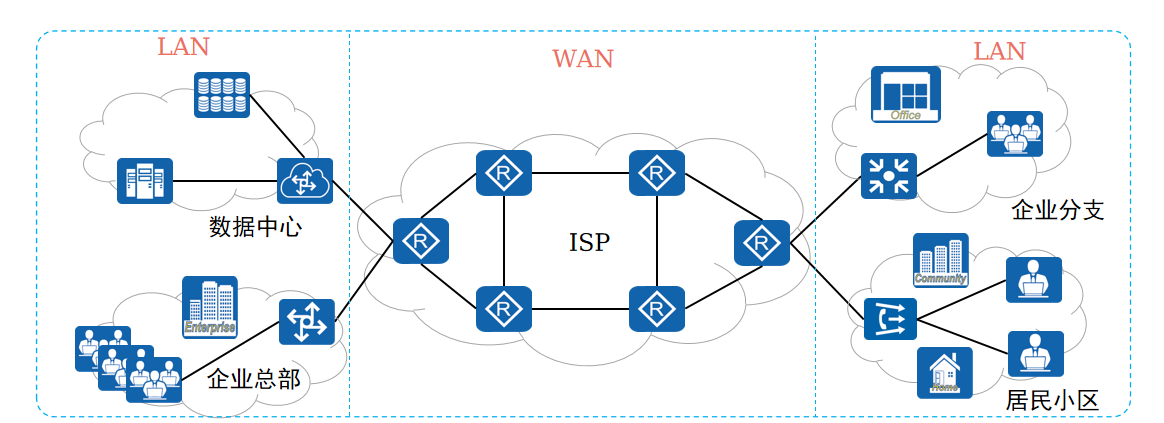

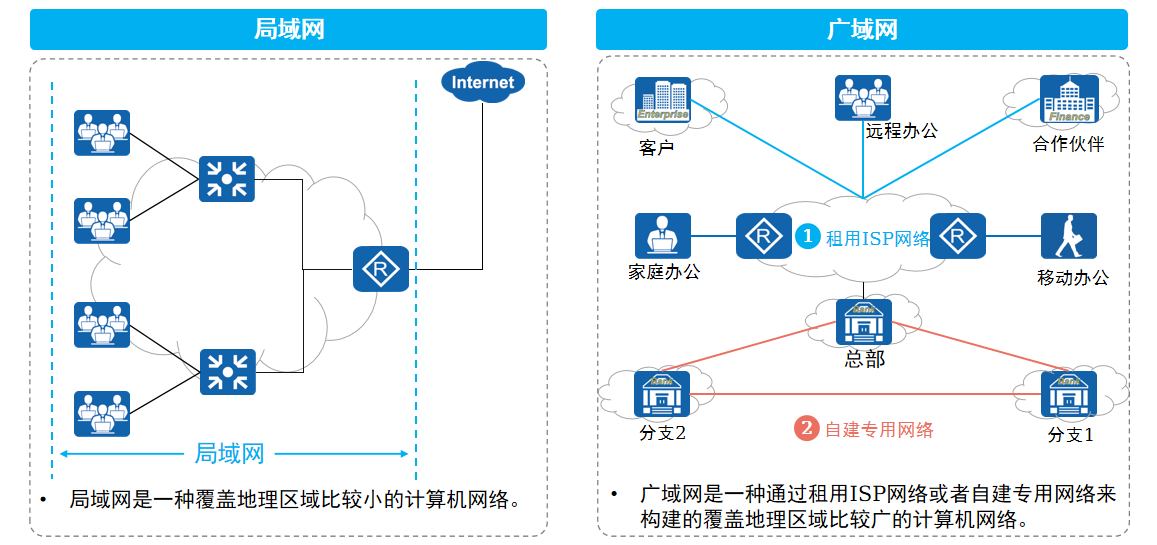

之前学习的大多是局域网LAN内常用的技术，但是我们总是需要访问Internet，需要访问百度、B站等等，那怎样让局域网访问外面的资源呢，其实我们已经学习过了NAT转换，但是那对于广域网的架构我们还是需要学习下的。

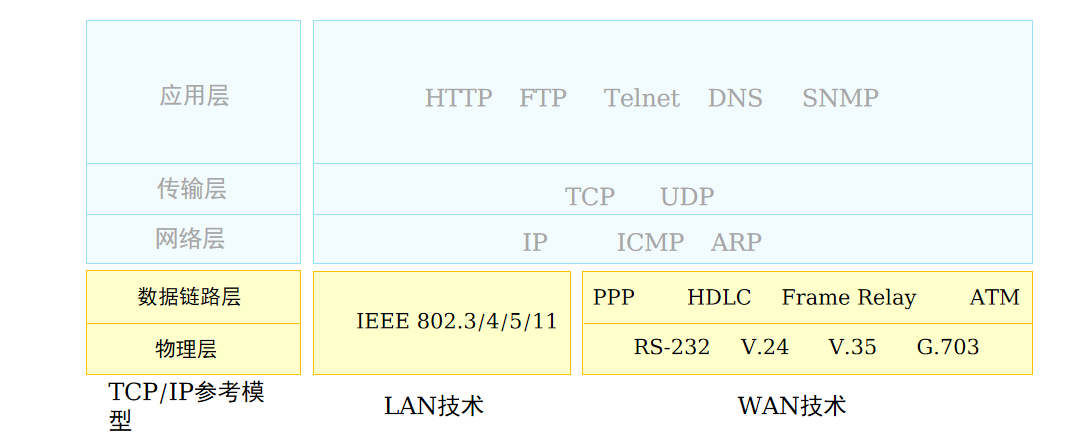

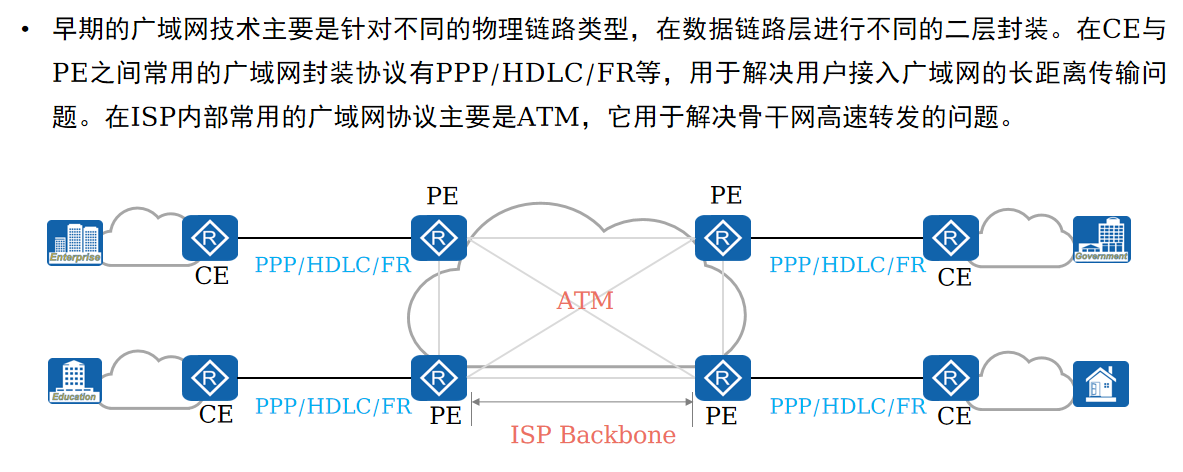

早期广域网与局域网的区别在于数据链路层和物理层的差异性，在TCP/IP参考模型中，其他各层无差异。

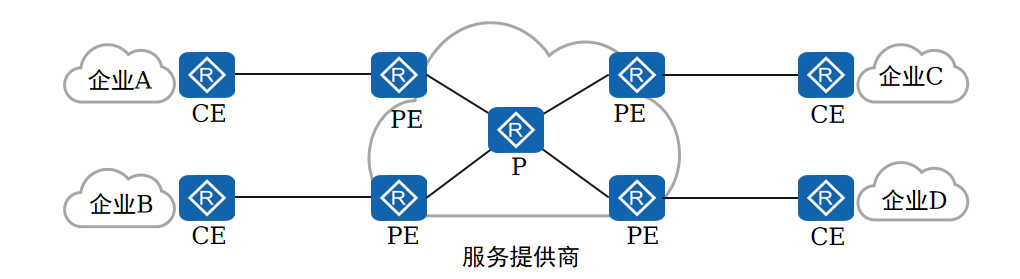

广域网络设备基本角色有三种，CE（Customer Edge，用户边缘设备） 、PE （Provider Edge，服务提供商边缘设备） 和P（Provider ，服务提供商设备） 。

• CE：用户端连接服务提供商的边缘设备。CE连接一个或多个PE，实现用户接入。

• PE：服务提供商连接CE的边缘设备。PE同时连接CE和P设备，是重要的网络节点。

• P：服务提供商不连接任何CE的设备。

简单说CE就是企业出口设备，PE就相当于光猫，P就是运营商内部设备。

在CE和PE间一般使用PPP协议进行安全验证，以及现在的PPPoE协议。一般我们不需要关心运营商内部的网络。

PPP协议

概述

• PPP（Point-to-Point Protocol，点到点协议）是一种常见的广域网 数据链路层协议，主要用于在全双工的链路上进行点到点的数据传输封装。

• PPP提供了安全认证协议族PAP（Password Authentication Protocol，密码验证协议）和CHAP（Challenge Handshake Authentication Protocol，挑战握手认证协议）。

• PPP协议具有良好的扩展性，例如，当需要在以太网链路上承载PPP协议时，PPP可以扩展为PPPoE。

• PPP协议提供LCP（Link Control Protocol，链路控制协议），用于各种链路层参数的协商，例如最大接收单元，认证模式等。

• PPP协议提供各种NCP（Network Control Protocol，网络控制协议），如IPCP（IP Control Protocol ，IP控制协议），用于各网络层参数的协商，更好地支持了网络层协议。

概况：PPP是数据链路层协议，提供了PAP和CHAP认证方式，可以扩展为PPPoE,使用LCP和NCP进行网络层参数协商。

协商过程

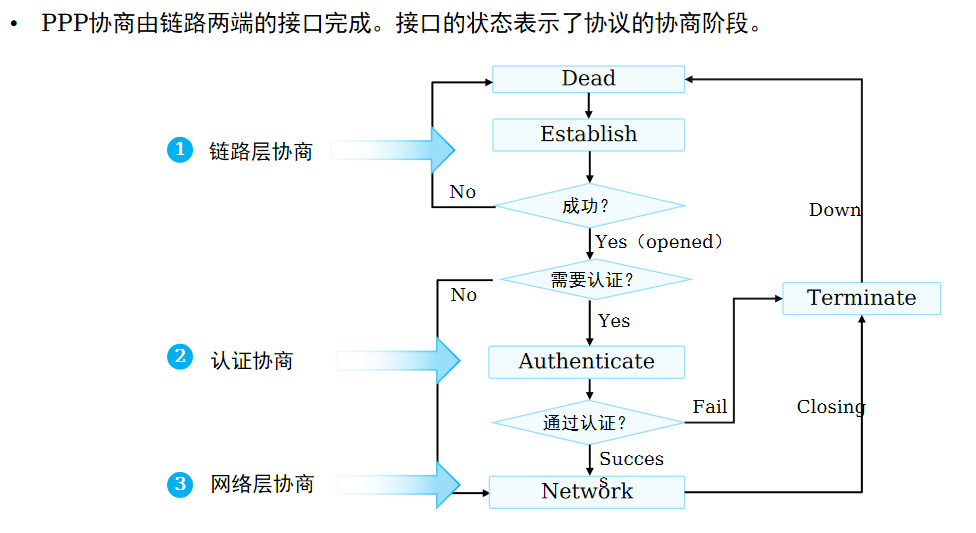

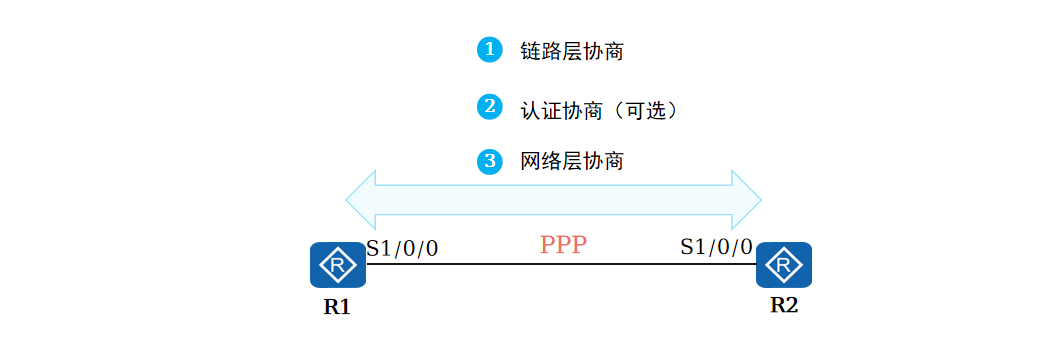

PPP链路的建立有三个阶段的协商过程，链路层协商、认证协商（可选）和网络层协商。

• 链路层协商：通过LCP报文进行链路参数协商，建立链路层连接。

• 认证协商（可选）：通过链路建立阶段协商的认证方式进行链路认证。使用PAP和CHAP认证。

• 网络层协商 ：通过NCP协商来选择和配置一个网络层协议并进行网络层参数协商。

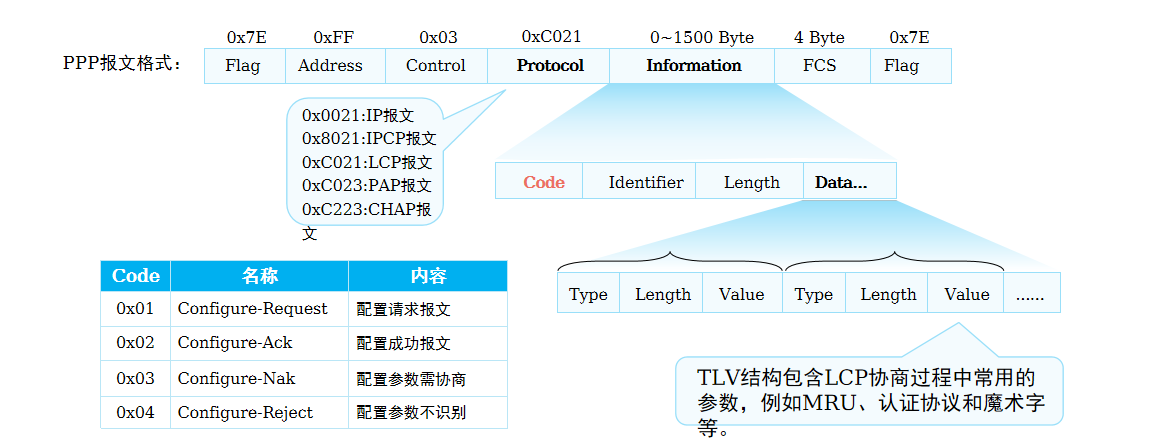

链路层协商： PPP报文可由Protocol字段标识不同类型的PPP报文。例如，当Protocol字段为0xC021时，代表是LCP报文。此时又由Code字段标识不同类型LCP报文，如下表所示。

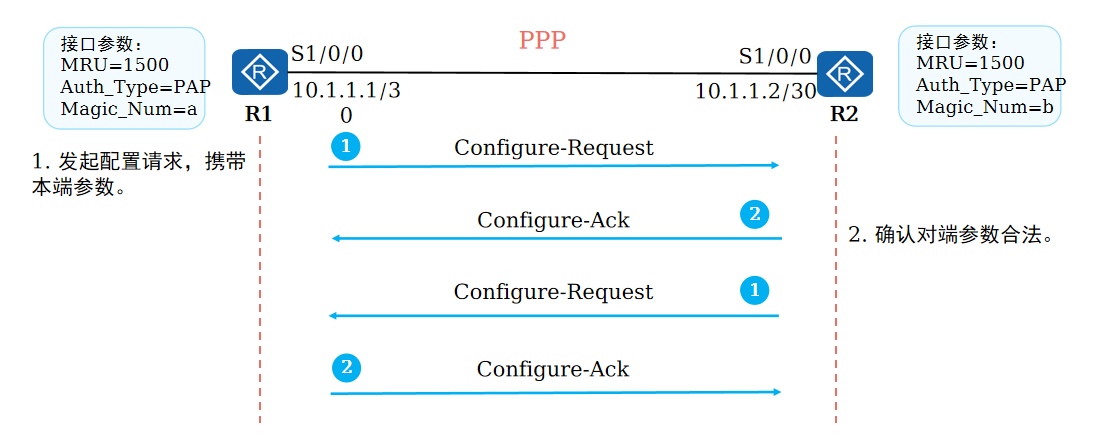

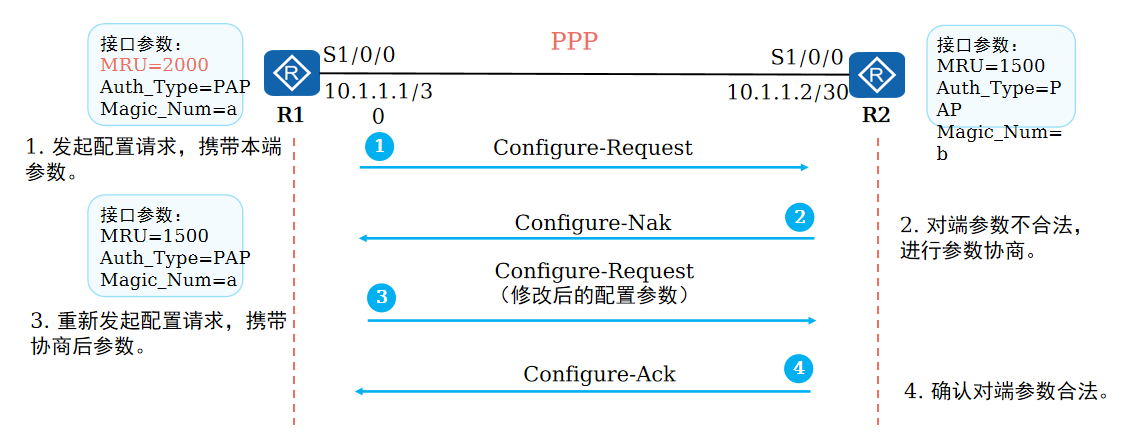

LCP协商由不同的LCP报文交互完成。协商由任意一方发送Configure-Request报文发起。如果对端接收此报文且参数匹配，则通过回复Configure-Ack响应协商成功。

在LCP报文交互中出现LCP参数不匹配时，接收方回复Configure-Nak响应告知对端修改参数然后重新协商。

认证协商 ： 链路协商成功后，进行认证协商（此过程可选）。认证协商有两种模式，PAP和CHAP。

• PAP认证双方有两次握手。协商报文以明文的形式在链路上传输。

• CHAP认证双方有三次握手。协商报文被加密后再在链路上传输。

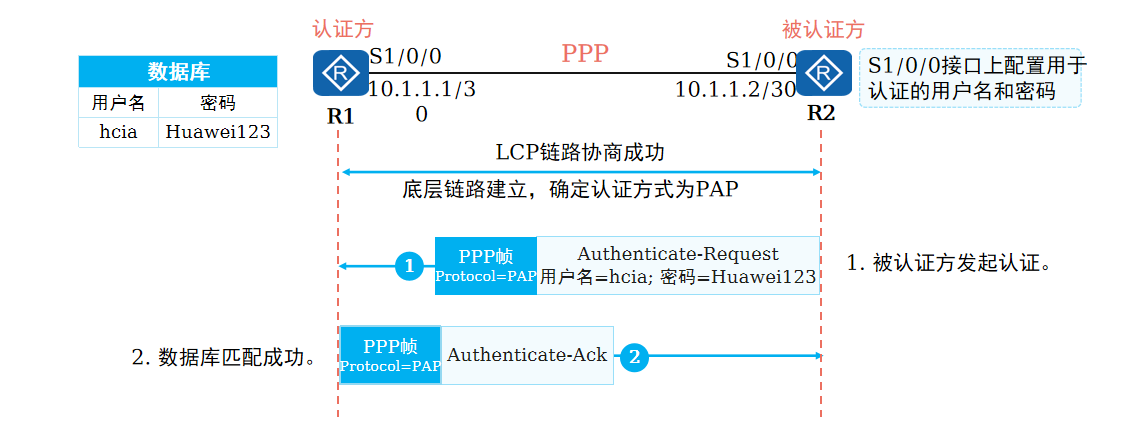

PAP:

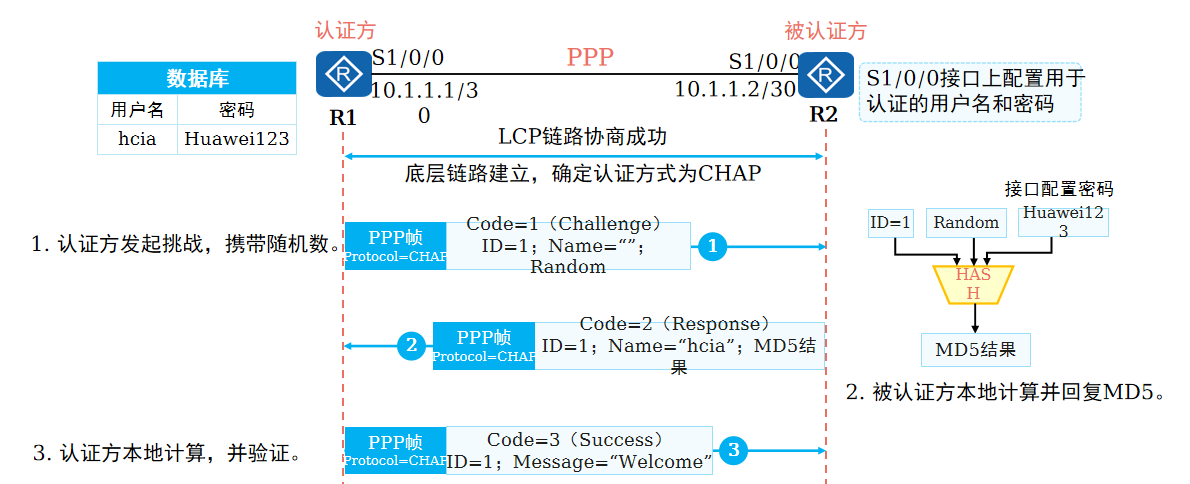

CHAP:

网络层协商： PPP认证协商后，双方进入NCP协商阶段，协商在数据链路上所传输的数据包的格式与类型。以常见的IPCP协议为例，它分为静态IP地址协商和动态IP地址协商。

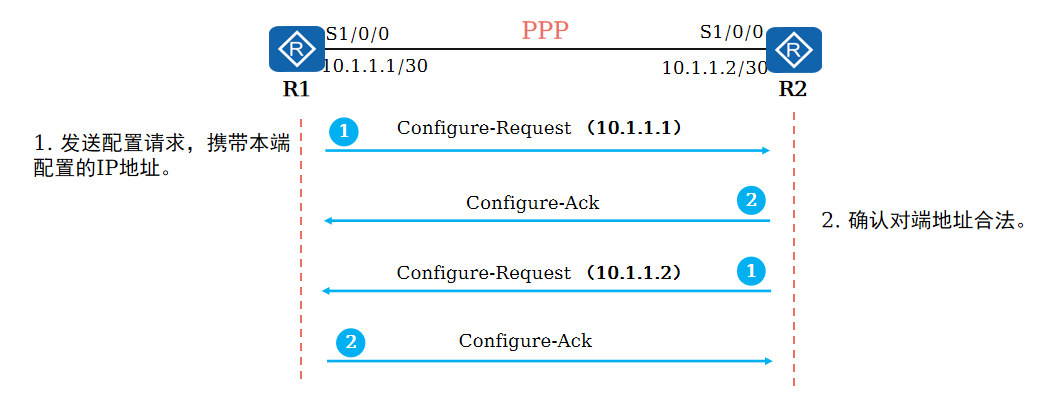

静态IP地址协商需要手动在链路两端配置IP地址。

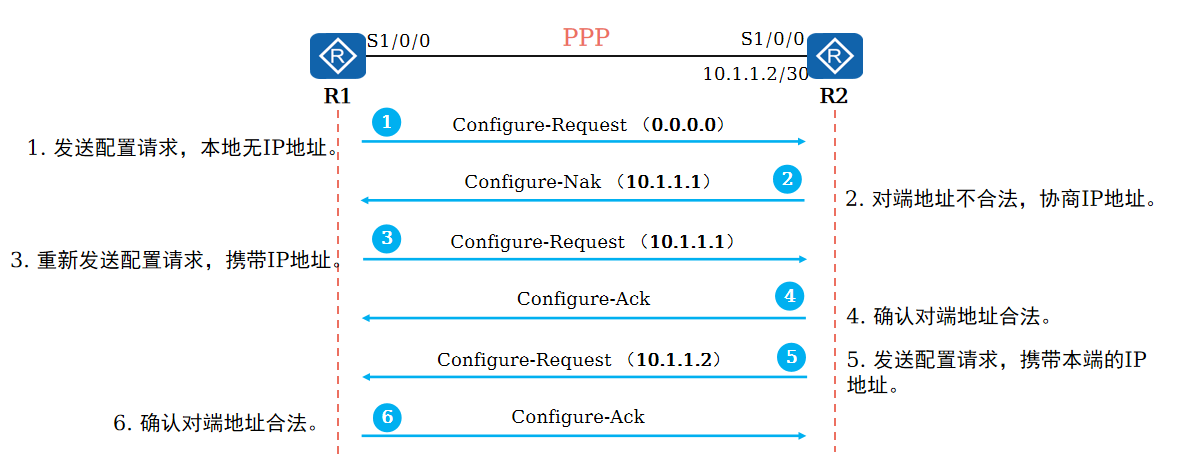

动态IP地址协商支持PPP链路一端为对端配置IP地址。

协商过程概述：第一阶段协商比如请求类型、链路状态，第二阶段进行认证，第三阶段确定两端地址，保证从物理层到网络层两端参数都匹配才能开始传输数据。

配置示例：

简单说就是一端配置账号密码，一端进行认证，方式有PAP和CHAP，要在对应的S口进行配置，验证通过才能开始传输数据。

PPPoE协议

PPPoE概述

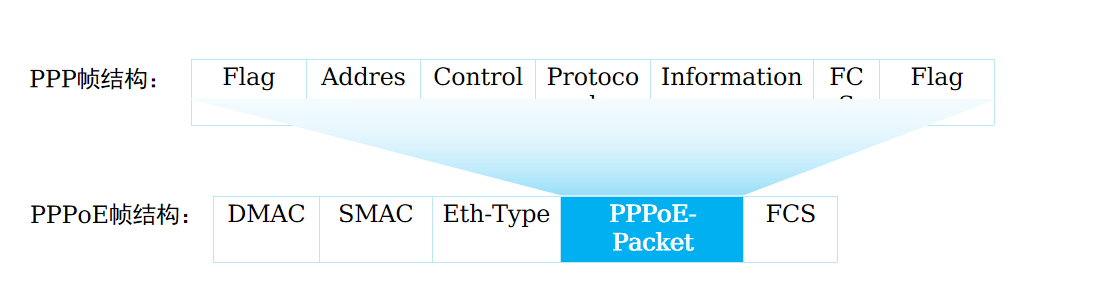

PPPoE（PPP over Ethernet，以太网承载PPP协议）是一种把PPP帧封装到以太网帧中的链路层协议。PPPoE可以使以太网网络中的多台主机连接到远端的宽带接入服务器。

PPPoE集中了PPP和Ethernet两个技术的优点。既有以太网的组网灵活优势，又可以利用PPP协议实现认证、计费等功能。

PPPoE其实就是我们现在用的拨号上网的方式，可以在以太网的基础上进行PPP认证，实现上网，运营商进行计费。

会话建立

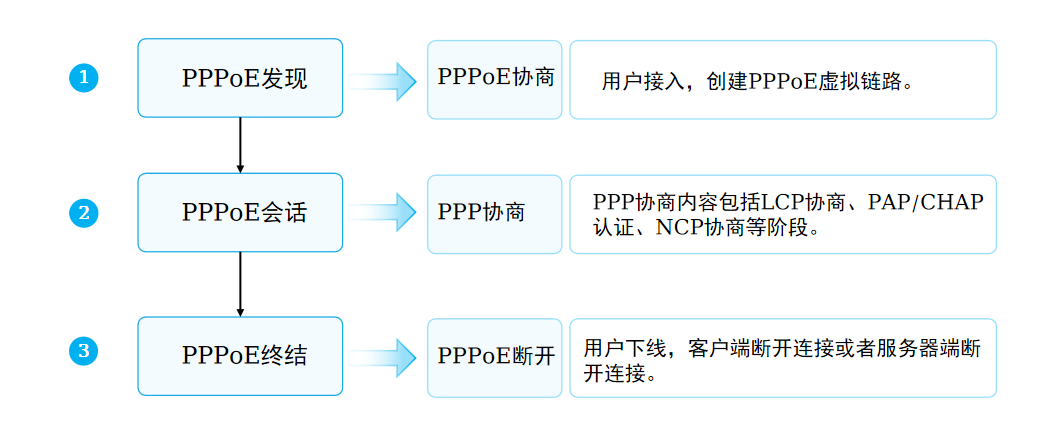

PPPoE的会话建立有三个阶段，PPPoE发现阶段、PPPoE会话阶段和PPPoE终结阶段。

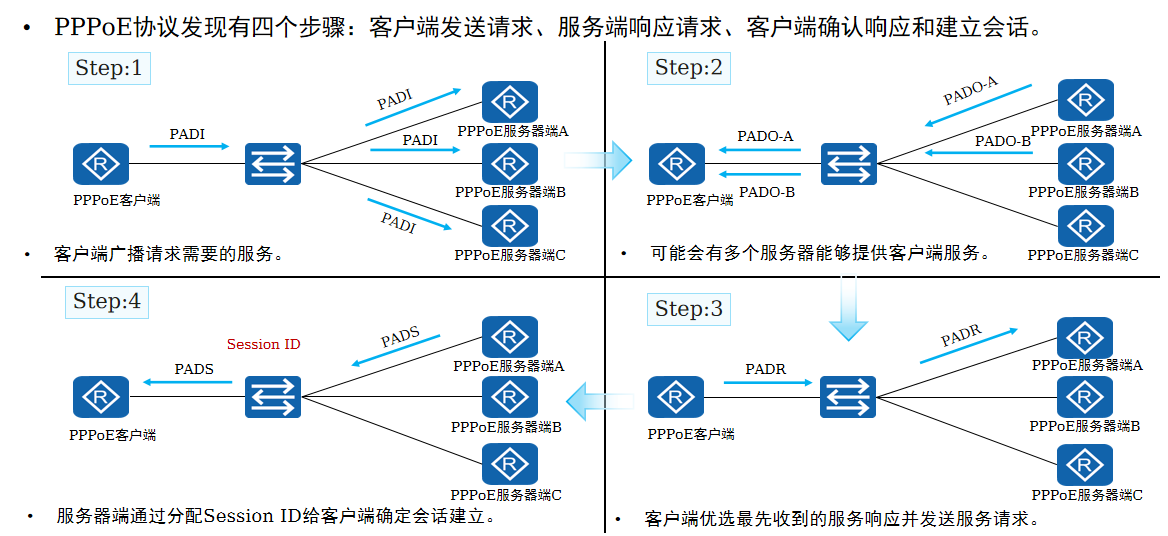

PPPoE协议发现有四个步骤：客户端发送请求、服务端响应请求、客户端确认响应和建立会话。

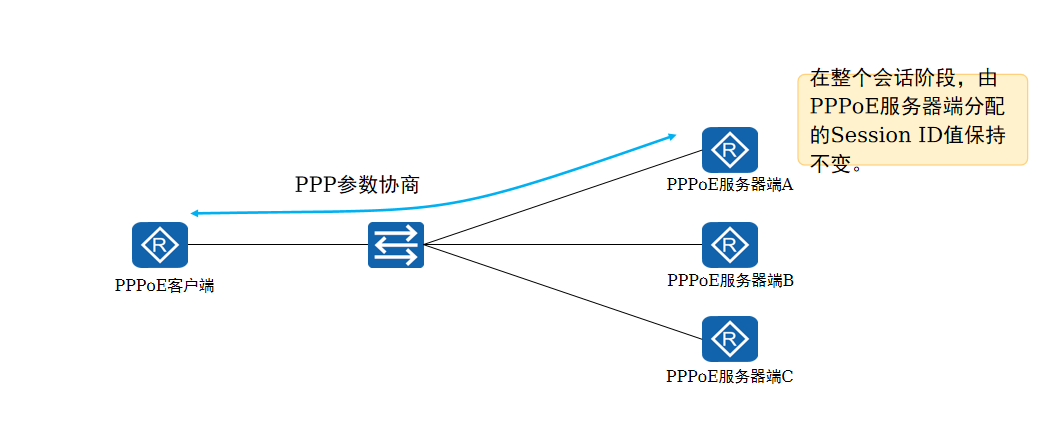

PPPoE会话阶段会进行PPP协商，分为LCP协商、认证协商、NCP协商三个阶段。

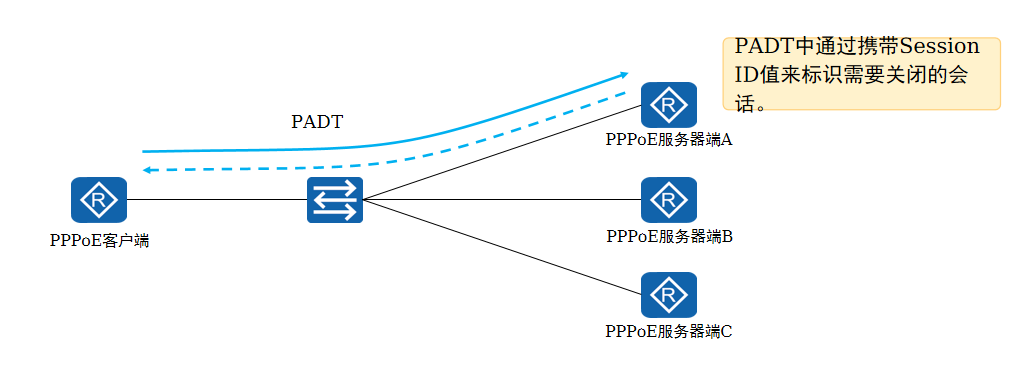

当PPPoE客户端希望关闭连接时，会向PPPoE服务器端发送一个PADT报文，用于关闭连接。同样，如果PPPoE服务器端希望关闭连接时，也会向PPPoE客户端发送一个PADT报文。

配置示例

大概就是先创建一个虚拟的拨号模板，定义了账号密码以及获取地址的方式，然后绑定到物理接口上。服务器端事先配置账号密码以及分配的地址池。

广域网区别局域网，由几部分组成：CE，局域网出口，PE，运营商连接CE端，P，运营商内部，我们只关注CE-PE端即可。一般使用PPP协议和PPPoE协议进行验证。实际中就是运营商分配一个账号密码，然后分配一个光猫，输入账号密码进行上网。
